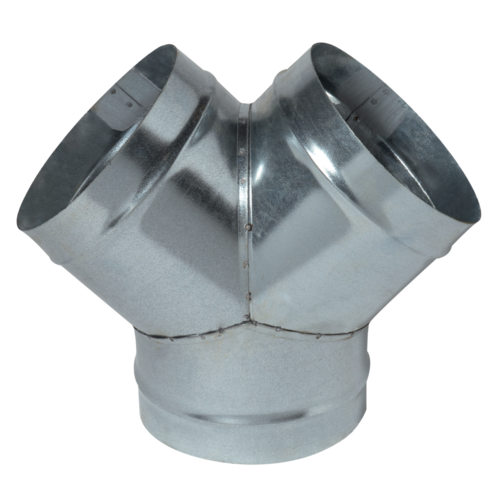

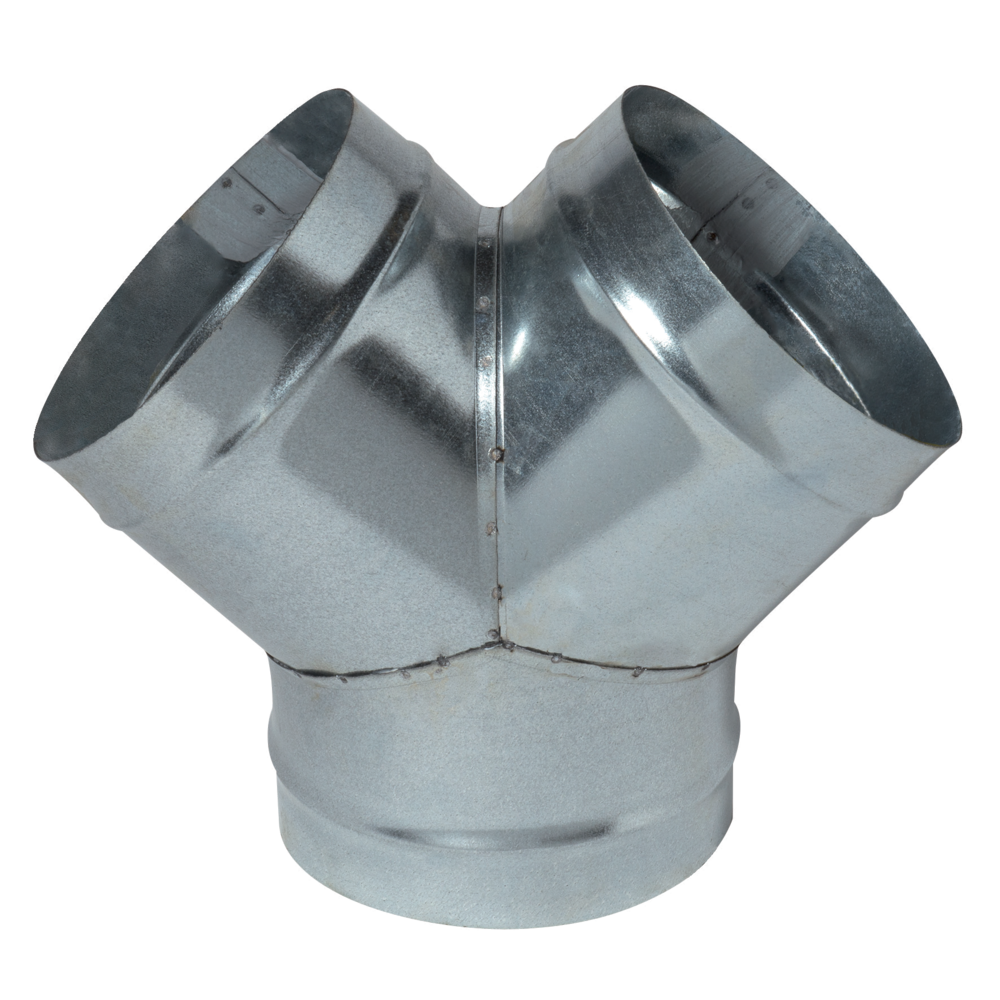

Raccordo a Y semplice a 90°
Raccordi
Raccordo a Y semplice a 90°
Raccordi
il raccordo a Y semplice a 90° permette di far confluire 2 ramificazioni di una rete galvanizzata a 90° l'una dentro l’altra.
Raccordo a Y semplice a 90°
Il raccordo a Y semplice a 90° permette di far confluire 2 ramificazioni di una rete galvanizzata a 90° l'una dentro l’altra. La sua forma aeraulica permette di limitare ampiamente le perdite di carico, in particolare in immissione.
- gamma disponibile dal diametro 80 al diametro 900
- acciaio galvanizzato conforme alla norma EN 10346 che garantisce la regolarità del rivestimento
- classificazione al fuoco M0
- montaggio accessori facile a incastro: condotti femmina, accessori maschio
- tenuta mediante aggiunta di mastice e/o nastro forato
- fissaggio con il condotto tramite viti autoperforanti (da 4 a 6 a seconda del diametro)
- montaggio accessori facile a incastro: condotti femmina, accessori maschio,
- tenuta mediante aggiunta di mastice e/o nastro forato,
- fissaggio con il condotto tramite viti autoperforanti (da 4 a 6 a seconda del diametro).
| Materiale principale |
|---|
| Acciaio galvanizzato |

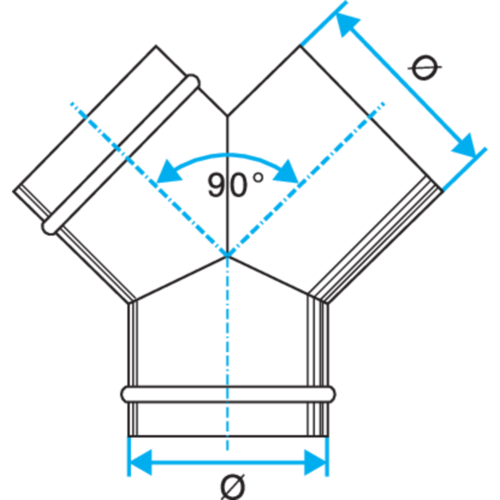

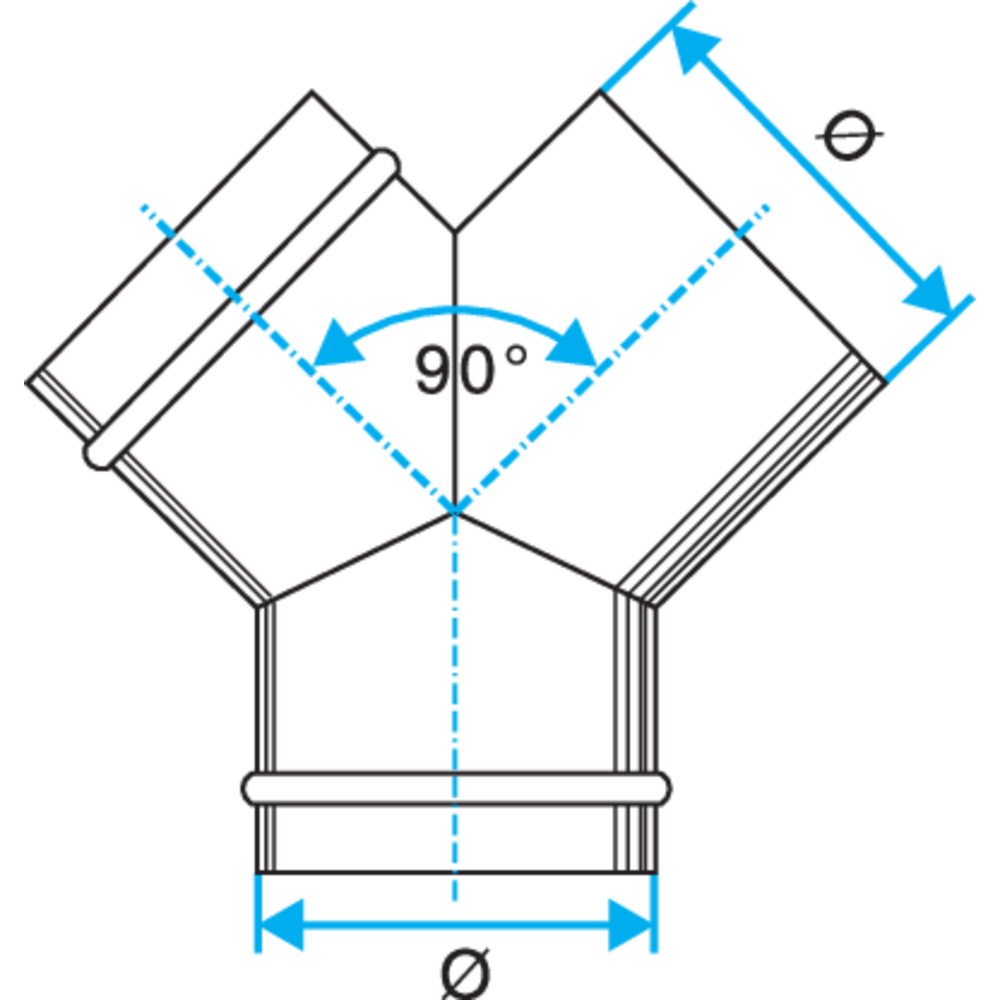

| Riferimenti | Ø (mm) | Ø A (mm) |
|---|---|---|
| 11093081 - CS 90° ZINCATO - D80 | 80 |
80 |
| 11093082 - CS 90° GALVA - D100 | 100 |
100 |
| 11093083 - CS 90° GALVA - D125 | 125 |
125 |
| 11093085 - CS 90° GALVA - D160 | 160 |
160 |
| 11093086 - CS 90° GALVA - D200 | 200 |
200 |
| 11093087 - CS 90° GALVA - D250 | 250 |
250 |
| 11093088 - CS 90° GALVA - D315 | 315 |
315 |
| 11093089 - CS 90° ZINCATO - D355 | 355 |
355 |
| 11093090 - CS 90° GALVA - D400 | 400 |
400 |
| 11093091 - CS 90° GALVA - D450 | 450 |
450 |
| 11093092 - CS 90° GALVA - D500 | 500 |
500 |
| 11093093 - CS 90° GALVA - D630 | 630 |
630 |
| Classificazione al fuoco |
|---|
| M0 |
