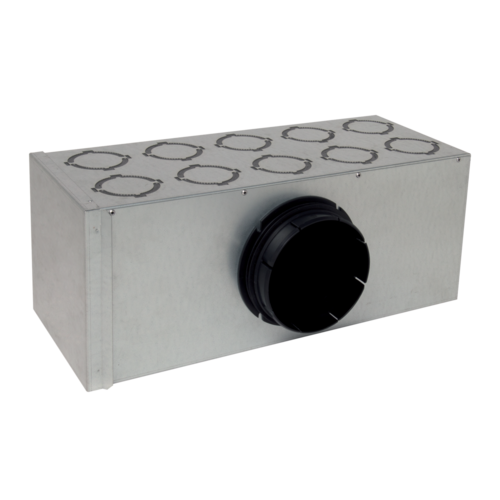

Plenum ripartitore OPTIFLEX
Plenum di distribuzione
Plenum ripartitore OPTIFLEX
Plenum di distribuzione
I plenum ripartitori metallici OPTIFLEX ad attacchi circolari possono essere utilizzati sia per l’immissione che per l’estrazione dell'aria
Plenum ripartitore OPTIFLEX
La gamma di plenum di distribuzione metallica OPTIFLEX include 4 tipologie:
- per installazioni a parete e soffitto: 1 plenum con 16 attacchi e 1 plenum con 20 attacchi a seconda delle dimensioni dell'alloggio.
- per installazioni a pannello: 1 plenum con 11 attacchi e 1 plenum con 20 attacchi a seconda delle dimensioni dell'alloggio.
Tutti i contenitori sono dotati di un coperchio removibile per la manutenzione del contenitore e la pulizia della rete.
I plenum di distribuzione OPTIFLEX sono in lamiera con bordi non affilati e sono isolati acusticamente raggiungendo una classe di tenuta B.
- per installazioni a parete e soffitto: 1 plenum con 16 attacchi e 1 plenum con 20 attacchi a seconda delle dimensioni dell'alloggio.
- per installazioni a pannello: 1 plenum con 11 attacchi e 1 plenum con 20 attacchi a seconda delle dimensioni dell'alloggio.
Tutti i contenitori sono dotati di un coperchio removibile per la manutenzione del contenitore e la pulizia della rete.
I plenum di distribuzione OPTIFLEX sono in lamiera con bordi non affilati e sono isolati acusticamente raggiungendo una classe di tenuta B.
Benefici del prodotto
- - Tenuta classe B, - Perdite di carico limitate,
- Ingombro ridotto per installazione in controsoffitto.
- Con ogni plenum sono incluse delle staffe di fissaggio (2 staffe + viti per il modello a 16 attacchi e 4 staffe per quello a 20 attacchi)
- I fori pretranciati per un agevole collegamento dei raccordi
- La scelta dei raccordi D75 o D90 dipende dal diametro del condotto da raccordare
- Manutenzione facilitata grazie allo sportello di ispezione smontabile dotato di sgancio rapido
-
- Con ogni plenum sono incluse delle staffe di fissaggio (2 staffe + viti per il modello a 16 attacchi e 4 staffe per quello a 20 attacchi).
- Gli attacchi inutilizzati non devono necessariamente essere chiusi.
- La scelta dei raccordi D75 o D90 dipende dal diametro del condotto da raccordare.
- Manutenzione facilitata grazie allo sportello di ispezione smontabile senza attrezzi o adesivo.
| Riferimenti | A (mm) | H (mm) | L (mm) | Ø (mm) |
|---|---|---|---|---|
| 11091881 - Cassetta di distribuzione 5 prese | 354 |
225 |
327 |
160 |
| 11091882 - Cassone di distribuzione 10 prese | 350 |
228 |
619 |
160 |
