ALGAINE Alluminio Condotti flessibili

ALGAINE Alluminio

Condotti flessibili

L'ALGAINE Alu consente di collegare un sistema rigido ad un terminale aeraulico e garantisce un'elevata tenuta e resistenza meccanica allo strappo.

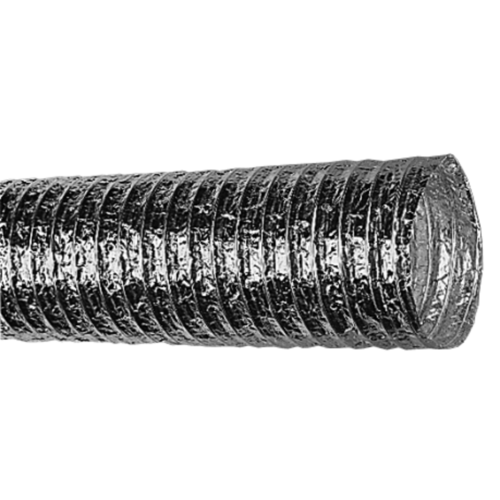

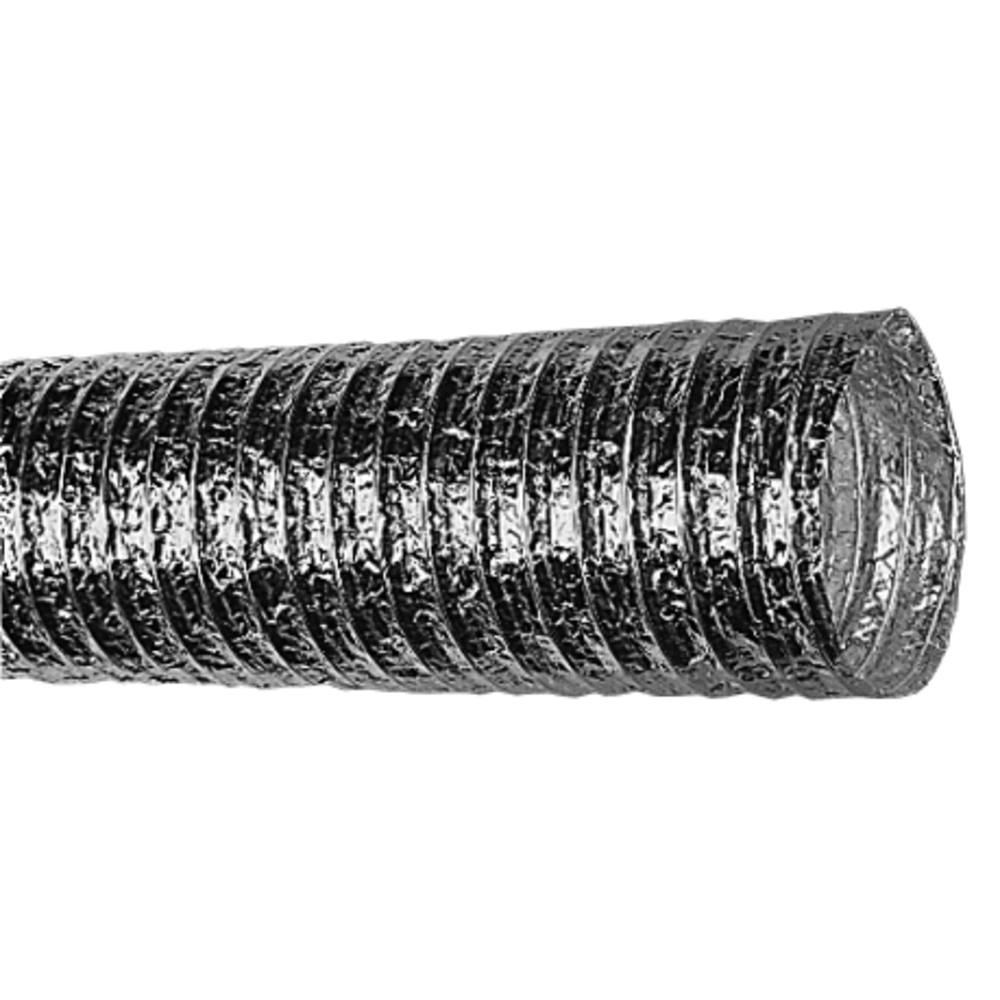

ALGAINE Alluminio
Il condotto flessibile Algaine Alu consente di collegare una rete rigida ad un terminale. L'uso di poliestere tra i fogli di alluminio garantisce una migliore tenuta stagna e resistenza meccanica allo strappo della guaina, rispetto alle guaine 100% alluminio.
  • laminati (90 micron) di alluminio e poliestere incollati intorno a un filo d'acciaio a spirale
  • imballaggio:
    • Ø 80: 10 m compattati in 60 cm
    • Ø 100 a Ø 250: 10 m compattati in 50 cm - Ø 315 a Ø 500: 10 m compattati in 60 cm
  • raggio di curvatura: 0,6 D
  • classificazione al fuoco M0 (A1)
  • il collegamento alla derivazione o alla flangia del collettore è ad incastro
  • la tenuta sarà garantita da una fascia in alluminio tipo RAA
  • il fissaggio meccanico avverrà tramite una morsetto tipo pinza polivalente o CSF
  • il collegamento di 2 lunghezze avviene tramite un RM (raccordo maschio)
  • Il collegamento alla derivazione o alla flangia del collettore avviene semplicemente incastrando,
  • la tenuta sarà garantita da una fascia in alluminio tipo RAA,
  • il fissaggio meccanico avverrà tramite una morsetto tipo pinza polivalente o CSF,
  • il collegamento di 2 lunghezze avviene tramite un RM (raccordo maschio).
Riferimenti Sezione di passaggio d'aria libera (m²) Temperature max di esercizio (°C) Temperature minima di esercizio (°C)
22599841 - Algaine ALU D80

140°C

-30°C

22599842 - Algaine ALU D100

140°C

-30°C

22599843 - Algaine ALU D127

140°C

-30°C

22599845 - Algaine ALU D160

140°C

-30°C

22599847 - Algaine ALU D203

140°C

-30°C

22599849 - Algaine ALU D254

140°C

-30°C

22599852 - Algaine ALU D315

140°C

-30°C

11091905

0.08

250


Riferimenti L (mm) Ø (mm) Raggio di curvatura Peso (kg)
22599841 - Algaine ALU D80
22599842 - Algaine ALU D100
22599843 - Algaine ALU D127
22599845 - Algaine ALU D160
22599847 - Algaine ALU D203
22599849 - Algaine ALU D254
22599852 - Algaine ALU D315
11091905

10000

160

0,6 D + 25 mm

6,2

Codici prodotti e accessori

  • Aldes
    Algaine ALU D80
    22599841
  • Aldes
    Algaine ALU D100
    22599842
  • Aldes
    Algaine ALU D127
    22599843
  • Aldes
    Algaine ALU D160
    22599845
  • Aldes
    Algaine ALU D203
    22599847
  • Aldes
    Algaine ALU D254
    22599849
  • Aldes
    Algaine ALU D315
    22599852
  • Aldes
    11091905
