ALGAINE Alluminio Insonorizzato permette di raccordare un attacco e una bocchetta a qualsiasi rete terziaria garantendo un'attenuazione fonica.
ALGAINE Alluminio Insonorizzato

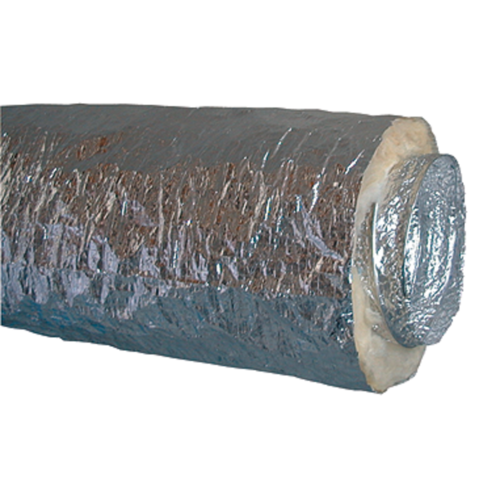

ALGAINE Alluminio Insonorizzato è un condotto flessibile morbido composto da due pareti in alluminio e un isolante in lana di vetro di 25 mm di spessore. Permette di raccordare un attacco e una bocchetta a qualsiasi rete terziaria, garantendo un'attenuazione fonica.
Benefici del prodotto
- condotto flessibile con isolamento fonico integrato
- condotto compattatto per trasporto e conservazione
- classificazione al fuoco M0 per la guaina interna
-
materiale:
- interno: ALGAINE Alluminio traforato
- esterno: involucro in alluminio armato
- isolante fonico: lana di vetro 25 mm
- imballaggio: 10 m compattati in 1,25 m
- raggio di curvatura: 0,6 D + 25 mm
- temperatura di esercizio: da - 30°C a + 250°C
- classificazione al fuoco M0 per la guaina interna
- raccordo a attacco o ghiera plenum semplice a incastro
- spingere la lana di vetro tra la guaina interna e quella esterna di qualche centimetro e fissare le due guaine con del nastro in alluminio RAA. Poiché la guaina interna è traforata, la tenuta è garantita da quella esterna. Di conseguenza occorrerà porre la massima attenzione al corretto raccordo tra loro delle 2 guaine
- fissare quindi l’insieme guaina interna/esterna sull’attacco usando una fascetta di tipo polivalente o CSF stretta sul nastro in alluminio
- il raccordo di 2 condotti avvien tramite RM (raccordo maschio)
- raccordo a attacco o ghiera plenum semplice a incastro,
- spingere la lana di vetro tra la guaina interna e quella esterna di qualche centimetro e fissare le due guaine con del nastro in alluminio RAA. Poiché la guaina interna è traforata, la tenuta è garantita da quella esterna. Di conseguenza occorrerà porre la massima attenzione al corretto raccordo tra loro delle 2 guaine,
- fissare quindi l’insieme guaina interna/esterna sull’attacco usando una fascetta di tipo polivalente o CSF stretta sul nastro in alluminio,
- il raccordo di 2 condotti avvien tramite RM (raccordo maschio),
- in ogni caso, per prevenire perdite di carico e rigenerazioni acustiche, evitare il più possibile di creare dei gomiti.
| Riferimenti | Sezione di passaggio d'aria libera (m²) | Temperature max di esercizio (°C) | Temperature minima di esercizio (°C) |
|---|---|---|---|
| 22599881 - Algaine ALU INSO D80 | 115°C |
-30°C |
|
| 22599882 - Algaine ALU INSO D100 | 115°C |
-30°C |
|
| 22599883 - Algaine ALU INSO D127 | 115°C |
-30°C |
|
| 22599885 - Algaine ALU INSO D160 | 115°C |
-30°C |
|
| 22599887 - Algaine ALU INSO D203 | 115°C |
-30°C |
|
| 22599889 - Algaine ALU INSO D254 | 115°C |
-30°C |
|
| 22599892 - Algaine ALU INSO D315 | 115°C |
-30°C |
|
| 11091930 | 0.02 |
250 |
|
| 11091931 | 0.03 |
250 |
|
| 11091932 | 0.05 |
250 |
|
| 11091934 | 0.08 |
250 |
|
| 11091935 | 0.13 |
250 |
|
| 11091936 | 0.2 |
250 |
|
| 11091937 | 0.31 |
250 |
|
| 11091938 | 0.4 |
250 |
|
| 11091939 | 0.5 |
250 |
|
| 11091940 | 0.64 |
250 |
|
| 11091941 | 0.79 |
250 |
| Riferimenti | L (mm) | Ø (mm) | Raggio di curvatura | Peso (kg) |
|---|---|---|---|---|
| 22599881 - Algaine ALU INSO D80 | ||||
| 22599882 - Algaine ALU INSO D100 | ||||
| 22599883 - Algaine ALU INSO D127 | ||||
| 22599885 - Algaine ALU INSO D160 | ||||
| 22599887 - Algaine ALU INSO D203 | ||||
| 22599889 - Algaine ALU INSO D254 | ||||
| 22599892 - Algaine ALU INSO D315 | ||||
| 11091930 | 10000 |
80 |
0,6 D |
1,23 |
| 11091931 | 10000 |
100 |
0,6 D |
1,313 |
| 11091932 | 10000 |
125 |
0,6 D |
1,622 |
| 11091934 | 10000 |
160 |
0,6 D |
2,054 |
| 11091935 | 10000 |
200 |
0,6 D |
2,653 |
| 11091936 | 10000 |
250 |
0,6 D |
4,34 |
| 11091937 | 10000 |
315 |
0,6 D |
5,402 |
| 11091938 | 10000 |
355 |
0,6 D |
6,078 |
| 11091939 | 10000 |
400 |
0,6 D |
11,165 |
| 11091940 | 10000 |
450 |
0,6 D |
12,74 |
| 11091941 | 10000 |
500 |
0,6 D |
14,25 |
