Batterie ad acqua calda/refrigerata
Batterie ad acqua calda/refrigerata

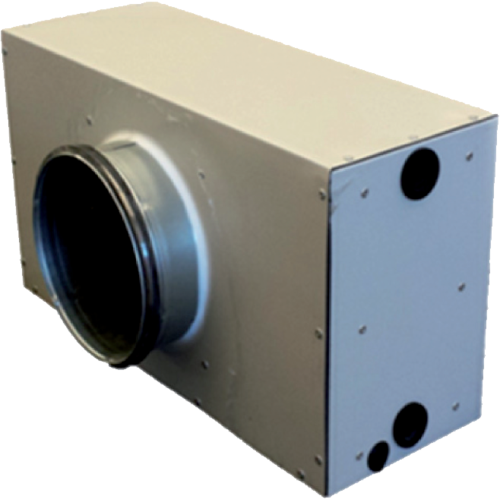

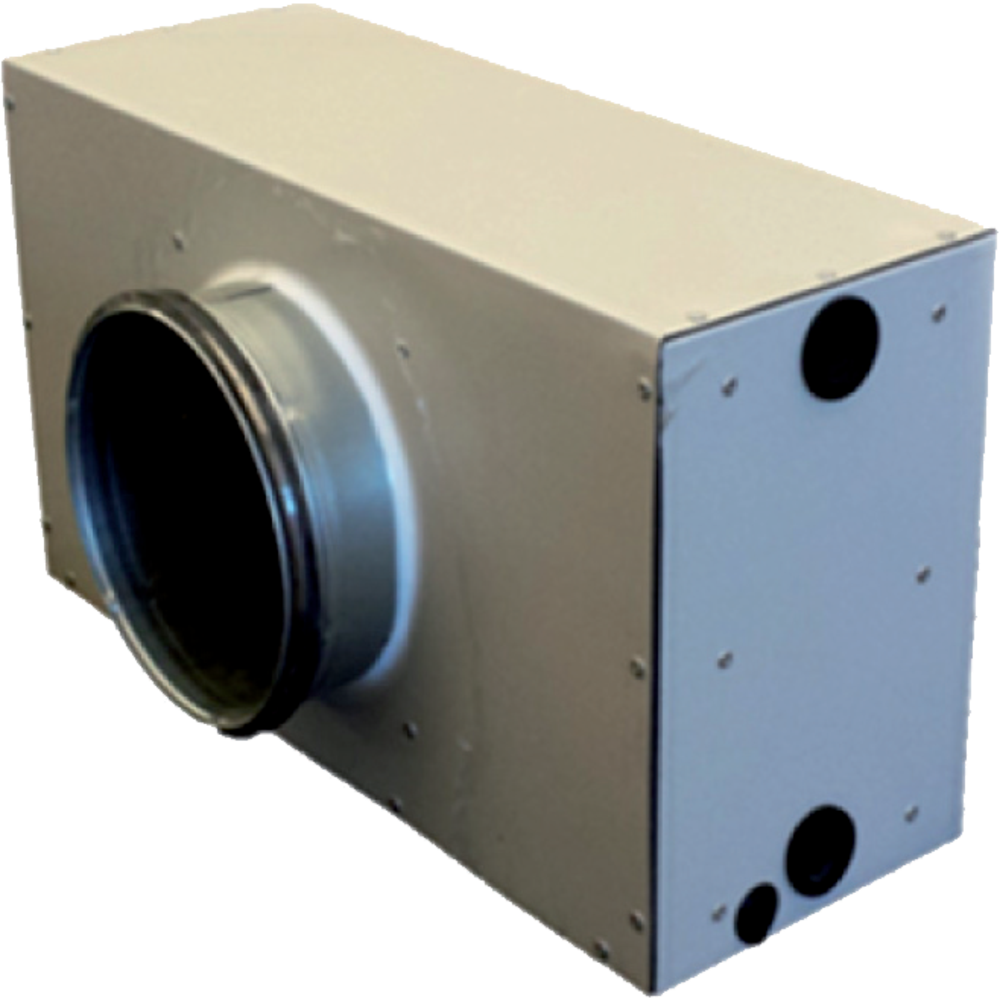

Batteria di post-trattamento ad acqua calda/refrigerata per installazione a canale.
Batterie ad acqua calda/refrigerata
Batteria di post-trattamento ad acqua calda/refrigerata per installazione a canale. Struttura di contenimento con raccordi circolari e bacinella di scarico condensa in acciaio Inox. Isolamento interno con materassino in polipropilene espanso spessore 10 mm. Possibilità di selezionare gli attacchi idraulici lato destro o lato sinistro rispetto al flusso dell’aria entrante nella batteria.
Benefici del prodotto
- progettata sia per il raffrescamneto che per il riscaldamento,
- versatile, applicabile a qualsiasi unità ventilante,
- sezione di scambio termico con tubi in rame e alette in alluminio.
- bacinella di scarico condensa in acciaio Inox (attacco Ø20 mm)
- raccordo di adattamento tondo/quadro in lamiera zincata,
- direttamente accoppiabile a canali circolari,
- collarini frontali maschio.
Batteria di post-trattamento ad acqua calda/refrigerata per installazione a canale.
- progettata sia per il raffrescamneto che per il riscaldamento,
- versatile, applicabile a qualsiasi unità ventilante,
- sezione di scambio termico con tubi in rame e alette in alluminio.
- bacinella di scarico condensa in acciaio Inox (attacco Ø20 mm)
- raccordo di adattamento tondo/quadro in lamiera zincata,
- direttamente accoppiabile a canali circolari,
- collarini frontali maschio.
- installazione a canale,
- direttamente accoppiabile a canali circolari.
| Riferimenti | Spessore isolante (mm) |
|---|---|
| 22501211 - Batteria ad acqua calda/refrigerata V2 - 150mc/h | |
| 22501212 - Batteria ad acqua calda/refrigerata V2 - 250mc/h | |
| 22501213 - Batteria ad acqua calda/refrigerata V2 - 350mc/h | |
| 22501214 - Batteria ad acqua calda/refrigerata V2 - 500mc/h | |
| 22501215 - Batteria ad acqua calda/refrigerata V2 - 1000mc/h | 10mm |
| 22501216 - Batteria ad acqua calda/refrigerata V2 - 1500mc/h | 10mm |
| 22501217 - Batteria ad acqua calda/refrigerata V2 - 2000mc/h | 10mm |
| 22501218 - Batteria ad acqua calda/refrigerata V2 - 2500mc/h | 10mm |
| 22501219 - Batteria ad acqua calda/refrigerata V2 - 3000mc/h | 10mm |
| 22501220 - Batteria ad acqua calda/refrigerata V2 - 3500mc/h | 10mm |
| 22501221 - Batteria ad acqua calda/refrigerata V2 - 4000mc/h | 10mm |
| Riferimenti | Ø (mm) |
|---|---|
| 22501211 - Batteria ad acqua calda/refrigerata V2 - 150mc/h | |
| 22501212 - Batteria ad acqua calda/refrigerata V2 - 250mc/h | |
| 22501213 - Batteria ad acqua calda/refrigerata V2 - 350mc/h | |
| 22501214 - Batteria ad acqua calda/refrigerata V2 - 500mc/h | |
| 22501215 - Batteria ad acqua calda/refrigerata V2 - 1000mc/h | 315 |
| 22501216 - Batteria ad acqua calda/refrigerata V2 - 1500mc/h | 355 |
| 22501217 - Batteria ad acqua calda/refrigerata V2 - 2000mc/h | 400 |
| 22501218 - Batteria ad acqua calda/refrigerata V2 - 2500mc/h | 450 |
| 22501219 - Batteria ad acqua calda/refrigerata V2 - 3000mc/h | 500 |
| 22501220 - Batteria ad acqua calda/refrigerata V2 - 3500mc/h | 500 |
| 22501221 - Batteria ad acqua calda/refrigerata V2 - 4000mc/h | 560 |
| Riferimenti | Perdita di carico aria a 7/12 (Pa) | Potenza di batteria a 7/12 (kW) |
|---|---|---|
| 22501211 - Batteria ad acqua calda/refrigerata V2 - 150mc/h | ||
| 22501212 - Batteria ad acqua calda/refrigerata V2 - 250mc/h | ||
| 22501213 - Batteria ad acqua calda/refrigerata V2 - 350mc/h | ||
| 22501214 - Batteria ad acqua calda/refrigerata V2 - 500mc/h | ||
| 22501215 - Batteria ad acqua calda/refrigerata V2 - 1000mc/h | 57 |
10,69 kW |
| 22501216 - Batteria ad acqua calda/refrigerata V2 - 1500mc/h | 66 |
15,99 kW |
| 22501217 - Batteria ad acqua calda/refrigerata V2 - 2000mc/h | 69 |
21,31 kW |
| 22501218 - Batteria ad acqua calda/refrigerata V2 - 2500mc/h | 67 |
26,64 kW |
| 22501219 - Batteria ad acqua calda/refrigerata V2 - 3000mc/h | 64 |
32,02 kW |
| 22501220 - Batteria ad acqua calda/refrigerata V2 - 3500mc/h | 71 |
37,32 kW |
| 22501221 - Batteria ad acqua calda/refrigerata V2 - 4000mc/h | 65 |
42,63 kW |
