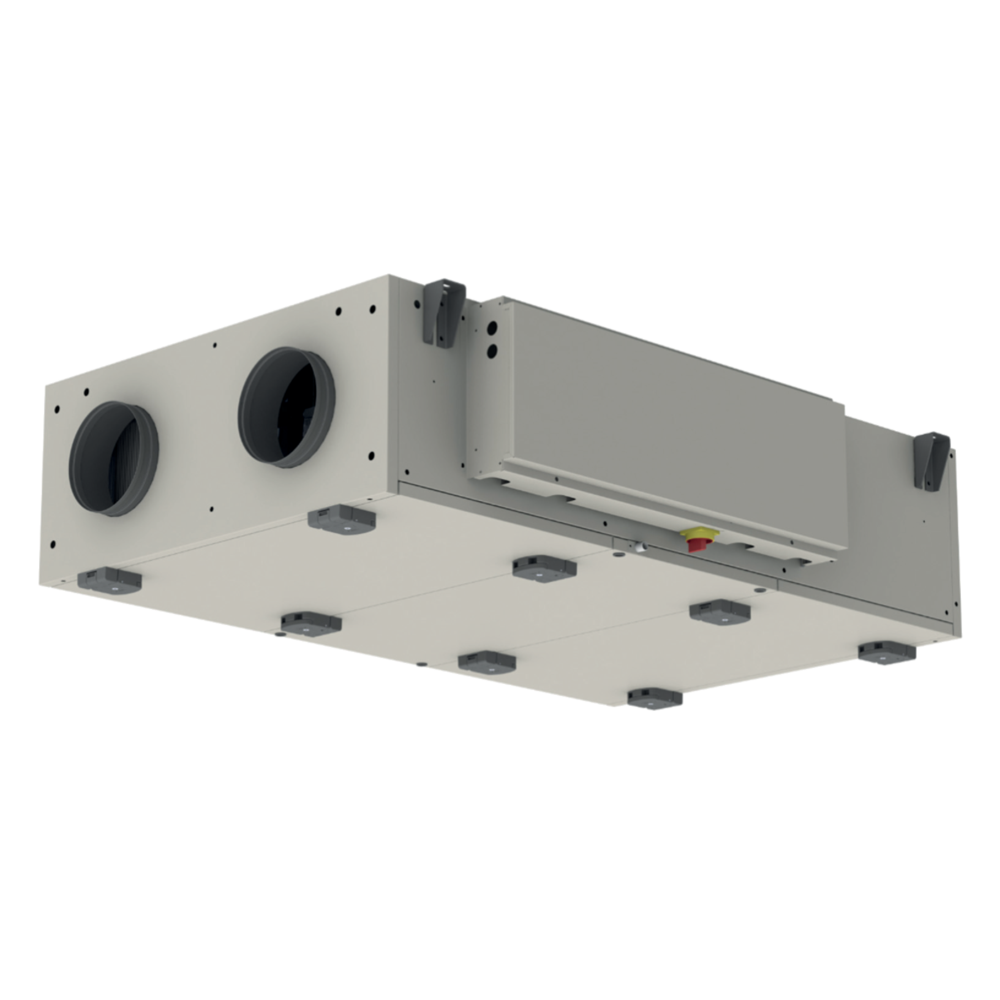

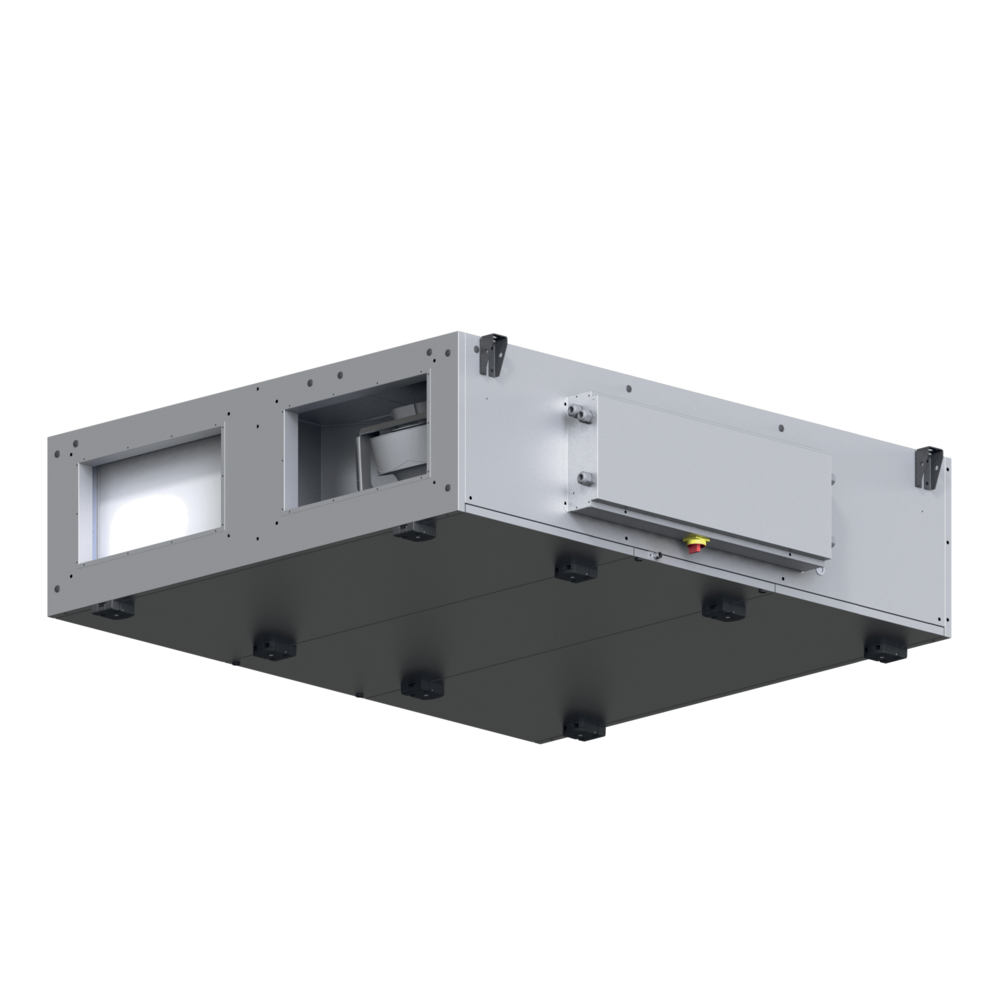

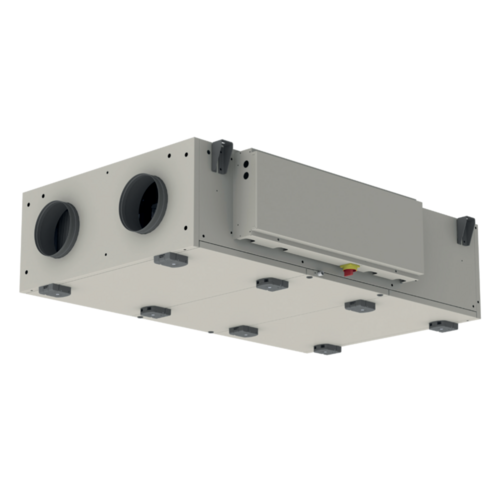

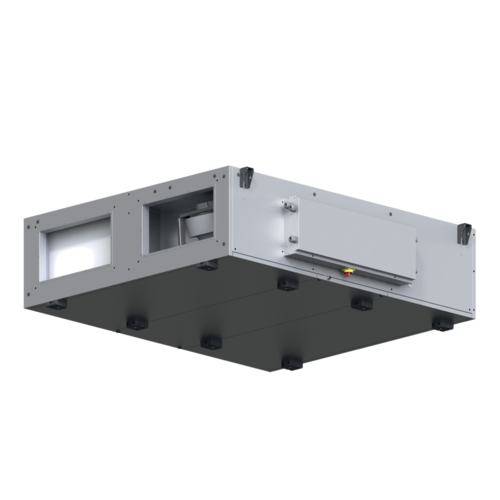

CX3000
Centrale di trattamento dell'aria
Benefici del prodotto
- Silenziosa grazie al suo isolamento di 50mm,
- Facilità di installazione e manutenzione grazie a un facile accesso all'interno dell'unità,
La CX3000 porta aria nuova e filtrata nell'edificio e recupera il calore dell'aria estratta grazie al suo scambiatore di calore ad alta efficienza. L'aria in entrata può essere riscaldata e/o raffreddata con una gamma completa di batterie interne ed esterne.
- 6 dimensioni disponibili che coprono un flusso fino a 3790m3/h,
- 2 versioni: sinistra o destra,
- costruzione autoportante e monoblocco,
- isolamento di 50 mm per una migliore attenuazione del rumore,
- costruzione in acciaio zincato di spessore 0,8 mm, classe di resistenza alla corrosione C4. Adatto all'uso in aree ad alta umidità,
-
Connessioni:
- circolari per CX3010 e CX3020,
- rettangolari per CX3030, 3040, 3050 e 3060,
- motori EC con ventola di azione,
- scambiatori di calore a controcorrente a piastre ad alta efficienza (Eurovent AAHE),
- bypass modulato,
- vaschetta di raccolta della condensa,
- 4 supporti di fissaggio per montaggio a soffitto,
-
regolazione Aldes Smart Control® / EXcon:
- velocità costante,
- flusso costante,
- pressione costante,
- flusso variabile secondo la sonda CO2,
- pressione regolata: regolazione della pressione ottimizzata che adatta automaticamente il setpoint di pressione in base alla variazione del flusso, garantendo un risparmio energetico e acustico tutto l'anno,
- telecomando cablato touch screen incluso,
- Webserver integrato,
- Gestione del comfort: Freecooling, nightcooling, regolazione della temperatura dell'aria immessa/ambientale,
- BMS/BAC tramite protocolli ModbusRTU, Bacnet, TCP/IP,
-
filtri interni standard:
- filtro ePM10 65 % (M5) sull'aria estratta,
- filtro ePM1 55 % (F7) sull'aria nuova,
-
modulo filtro aggiuntivo come accessorio:
- filtro PM1 80% (F9) sull'aria nuova,
- filtro ePM1 55 % (F7) o ePM1 80% (F9) sull'aria estratta,
- la sorveglianza del filtro verrà visualizzata sull'HMI, per garantire la massima efficienza energetica. Sarà monitorata da 2 trasmettitori di pressione montati lateralmente, misurando la differenza di pressione su ogni lato del filtro,

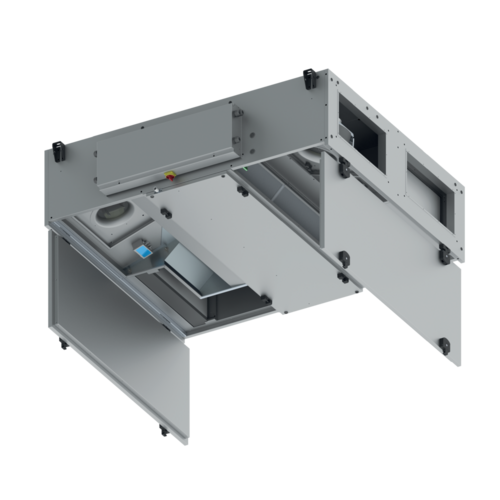

- manutenzione facile e accesso ai filtri grazie alle porte battenti sul lato inferiore,
-
Batterie disponibili:
- Batteria elettrica sull'aria nuova per la sbrinatura,
- Batteria elettrica sull'aria immessa,
- Batteria ad acqua calda sull'aria immessa (interna),
- Batteria ad acqua fredda (o reversibile) sull'aria immessa,
-
accessori disponibili non inclusi:
- pezzi di trasformazione rettangolare/circolare,
- guide per montaggio porte a scorrimento (se la posizione e lo spazio rendono difficile il montaggio delle porte battenti),
- Sonde di temperatura per l'aria esterna, l'aria immessa, l'aria evacuata e nello scambiatore di calore.
Installazione interna, orizzontale in controsoffitto.
| Riferimenti | Densità isolante (kg/m³) | Spessore isolante (mm) | DC_R_FLUID_TEMPERATURE_(AIR) | DC_R_MAX._TOTAL_EFFICIENCY (%) | DC_R_EFFICIENCY_LEVEL_REQUIREMENTS | DC_R_ECO_EFFICIENCY_LEVEL_DURING_OPTIMAL_OPERATING_POINT | DC_R_EC_MOTOR | DC_R_TOTAL_PRESSURE (Pa) | DC_R_RPM_DURING_OPTIMAL_OPERATING_POINT | Senso del raccordo | Tipo di scambiatore | Tipo di motore | Intervallo di temperatura ambiente |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 11058139 - CX3010 L CX1 | 70 |
50 |
-20°C....+35°C |
48,5 |
62N (2015) |
74,5N |
Med motorcontroller (VSD) |
451 |
Soffitto |
Controflusso |
-40°C....+40°C |
||
| 11058000 - CX3010 R CX1 | 70 |
50 |
-20°C....+35°C |
48,5 |
62N (2015) |
74,5N |
Med motorcontroller (VSD) |
451 |
Soffitto |
Controflusso |
-40°C....+40°C |
||
| 11058146 - CX3020 L CX1 | 70 |
50 |
-20°C ....+35°C |
51,2 |
62N (2015) |
73N |
Med motorcontroller (VSD) |
645 |
Soffitto |
Controflusso |
-40°C....+40°C |
||
| 11058143 - CX3020 R CX1 | 70 |
50 |
-20°C ....+35°C |
51,2 |
62N (2015) |
73N |
Med motorcontroller (VSD) |
645 |
Soffitto |
Controflusso |
-40°C....+40°C |
||
| 11058158 - CX3030 L CX1 | 70 |
50 |
-20°C ....+35°C |
65,5 |
62N (2015) |
83,6N |
Med motorcontroller (VSD) |
555 |
Soffitto |
Controflusso |
-40°C....+40°C |
||
| 11058157 - CX3030 R CX1 | 70 |
50 |
-20°C ....+35°C |
65,5 |
62N (2015) |
83,6N |
Med motorcontroller (VSD) |
555 |
Soffitto |
Controflusso |
-40°C....+40°C |
||
| 11058189 - CX3040 L CX1 | 70 |
50 |
-20°C ....+35°C |
65,6 |
62N (2015) |
82,6N |
Med motorcontroller (VSD) |
654 |
Soffitto |
Controflusso |
-40°C....+40°C |
||
| 11058175 - CX3040 R CX1 | 70 |
50 |
-20°C ....+35°C |
65,6 |
62N (2015) |
82,6N |
Med motorcontroller (VSD) |
654 |
Soffitto |
Controflusso |
-40°C....+40°C |
||
| 11058215 - CX3050 L CX1 | 70 |
50 |
-20°C ....+35°C |
69,5 |
62N (2015) |
85,9N |
Med motorcontroller (VSD) |
770 |
Soffitto |
Controflusso |
-40°C....+40°C |
||
| 11058196 - CX3050 R CX1 | 70 |
50 |
-20°C ....+35°C |
69,5 |
62N (2015) |
85,9N |
Med motorcontroller (VSD) |
770 |
Soffitto |
Controflusso |
-40°C....+40°C |
||
| 11058228 - CX3060 L CX1 | 70 |
50 |
-20°C ....+35°C |
69,5 |
62N (2015) |
85,9N |
Med motorcontroller (VSD) |
770 |
Soffitto |
Controflusso |
-40°C....+40°C |
||
| 11058226 - CX3060 R CX1 | 70 |
50 |
-20°C ....+35°C |
69,5 |
62N (2015) |
85,9N |
Med motorcontroller (VSD) |
770 |
3.105 |
Soffitto |
Controflusso |
-40°C....+40°C |
|
| 11058142 - CX3010 L MX1 | 70 |
50 |
Med motorcontroller (VSD) |
EC |
|||||||||
| 11058140 - CX3010 R MX1 | 70 |
50 |
Med motorcontroller (VSD) |
EC |
|||||||||
| 11058155 - CX3020 L MX1 | 70 |
50 |
Med motorcontroller (VSD) |
EC |
|||||||||
| 11058147 - CX3020 R MX1 | 70 |
50 |
Med motorcontroller (VSD) |
EC |
|||||||||
| 11058173 - CX3030 L MX1 | 70 |
50 |
Med motorcontroller (VSD) |
EC |
|||||||||
| 11058159 - CX3030 R MX1 | 70 |
50 |
Med motorcontroller (VSD) |
EC |
|||||||||
| 11058195 - CX3040 Sinistra | 70 |
50 |
Med motorcontroller (VSD) |
EC |
|||||||||
| 11058194 - CX3040 R MX1 | 70 |
50 |
Med motorcontroller (VSD) |
EC |
|||||||||
| 11058225 - CX3050 L MX1 | 70 |
50 |
Med motorcontroller (VSD) |
EC |
|||||||||
| 11058219 - CX3050 R MX1 | 70 |
50 |
Med motorcontroller (VSD) |
EC |
|||||||||
| 11058234 - CX3060 L MX1 | 70 |
50 |
Med motorcontroller (VSD) |
EC |
|||||||||
| 11058231 - CX3060 R MX1 | 70 |
50 |
Med motorcontroller (VSD) |
EC |
| Riferimenti | A (mm) | B (mm) | C (mm) | Ø raccordo (mm) | Ø raccordo (aria fresca o estrazione) (mm) | Ø raccordo (scarico o immissione) (mm) | Peso (kg) |
|---|---|---|---|---|---|---|---|
| 11058139 - CX3010 L CX1 | 1500 |
900 |
370 |
200 |
125 |
||
| 11058000 - CX3010 R CX1 | 1500 |
900 |
370 |
200 |
125 |
||
| 11058146 - CX3020 L CX1 | 1600 |
1150 |
400 |
250 |
164 |
||
| 11058143 - CX3020 R CX1 | 1600 |
1150 |
400 |
250 |
164 |
||
| 11058158 - CX3030 L CX1 | 1800 |
1500 |
480 |
230 |
|||
| 11058157 - CX3030 R CX1 | 1800 |
1500 |
480 |
230 |
|||
| 11058189 - CX3040 L CX1 | 2000 |
1650 |
565 |
286 |
|||
| 11058175 - CX3040 R CX1 | 2000 |
1650 |
565 |
286 |
|||
| 11058215 - CX3050 L CX1 | 2100 |
1650 |
580 |
325 |
|||
| 11058196 - CX3050 R CX1 | 2100 |
1650 |
580 |
325 |
|||
| 11058228 - CX3060 L CX1 | 2250 |
1970 |
580 |
370 |
|||
| 11058226 - CX3060 R CX1 | 2250 |
1970 |
580 |
370 |
|||
| 11058142 - CX3010 L MX1 | 370 |
1500 |
900 |
200 |
200 |
127 |
|
| 11058140 - CX3010 R MX1 | 370 |
1500 |
900 |
200 |
200 |
127 |
|
| 11058155 - CX3020 L MX1 | 400 |
1600 |
1150 |
250 |
250 |
167 |
|
| 11058147 - CX3020 R MX1 | 400 |
1600 |
1150 |
250 |
250 |
167 |
|
| 11058173 - CX3030 L MX1 | 480 |
1800 |
1500 |
229 |
|||
| 11058159 - CX3030 R MX1 | 480 |
1800 |
1500 |
229 |
|||
| 11058195 - CX3040 Sinistra | 565 |
2000 |
1650 |
286 |
|||
| 11058194 - CX3040 R MX1 | 565 |
2000 |
1650 |
286 |
|||
| 11058225 - CX3050 L MX1 | 580 |
2100 |
1650 |
313 |
|||
| 11058219 - CX3050 R MX1 | 580 |
2100 |
1650 |
313 |
|||
| 11058234 - CX3060 L MX1 | 580 |
2250 |
1970 |
375 |
|||
| 11058231 - CX3060 R MX1 | 580 |
2250 |
1970 |
375 |
| Riferimenti | Portata minima | Portata max ErP (m³/h) | Portata max (m³/h) |
|---|---|---|---|
| 11058139 - CX3010 L CX1 | 55 |
475 |
475 |
| 11058000 - CX3010 R CX1 | 55 |
475 |
475 |
| 11058146 - CX3020 L CX1 | 101 |
990 |
990 |
| 11058143 - CX3020 R CX1 | 101 |
990 |
990 |
| 11058158 - CX3030 L CX1 | 152 |
1600 |
1680 |
| 11058157 - CX3030 R CX1 | 152 |
1600 |
1680 |
| 11058189 - CX3040 L CX1 | 215 |
2070 |
2150 |
| 11058175 - CX3040 R CX1 | 215 |
2070 |
2150 |
| 11058215 - CX3050 L CX1 | 282 |
2810 |
2820 |
| 11058196 - CX3050 R CX1 | 282 |
2810 |
2820 |
| 11058228 - CX3060 L CX1 | 305 |
3280 |
3395 |
| 11058226 - CX3060 R CX1 | 305 |
3280 |
3395 |
| 11058142 - CX3010 L MX1 | 41 |
405 |
405 |
| 11058140 - CX3010 R MX1 | 41 |
405 |
405 |
| 11058155 - CX3020 L MX1 | 83 |
830 |
830 |
| 11058147 - CX3020 R MX1 | 83 |
830 |
830 |
| 11058173 - CX3030 L MX1 | 145 |
1370 |
1445 |
| 11058159 - CX3030 R MX1 | 145 |
1370 |
1445 |
| 11058195 - CX3040 Sinistra | 213 |
2070 |
2130 |
| 11058194 - CX3040 R MX1 | 213 |
2070 |
2130 |
| 11058225 - CX3050 L MX1 | 323 |
2770 |
3230 |
| 11058219 - CX3050 R MX1 | 323 |
2770 |
3230 |
| 11058234 - CX3060 L MX1 | 388 |
3760 |
3880 |
| 11058231 - CX3060 R MX1 | 388 |
3760 |
3880 |
| Riferimenti | Rendimento max. dello scambiatore (%) | Potenza max assorbita (kW) |
|---|---|---|
| 11058139 - CX3010 L CX1 | 94 |
3,4 |
| 11058000 - CX3010 R CX1 | 94 |
3,4 |
| 11058146 - CX3020 L CX1 | 94 |
4,2 |
| 11058143 - CX3020 R CX1 | 94 |
4,2 |
| 11058158 - CX3030 L CX1 | 94 |
5 |
| 11058157 - CX3030 R CX1 | 94 |
5 |
| 11058189 - CX3040 L CX1 | 94 |
7 |
| 11058175 - CX3040 R CX1 | 94 |
7 |
| 11058215 - CX3050 L CX1 | 94 |
4 |
| 11058196 - CX3050 R CX1 | 94 |
4 |
| 11058228 - CX3060 L CX1 | 94 |
4 |
| 11058226 - CX3060 R CX1 | 94 |
4 |
| 11058142 - CX3010 L MX1 | 94 |
3 |
| 11058140 - CX3010 R MX1 | 94 |
3 |
| 11058155 - CX3020 L MX1 | 94 |
2,8 |
| 11058147 - CX3020 R MX1 | 94 |
2,8 |
| 11058173 - CX3030 L MX1 | 94 |
6,2 |
| 11058159 - CX3030 R MX1 | 94 |
6,2 |
| 11058195 - CX3040 Sinistra | 94 |
7,2 |
| 11058194 - CX3040 R MX1 | 94 |
7,2 |
| 11058225 - CX3050 L MX1 | 94 |
4,8 |
| 11058219 - CX3050 R MX1 | 94 |
4,8 |
| 11058234 - CX3060 L MX1 | 94 |
4,8 |
| 11058231 - CX3060 R MX1 | 94 |
4,8 |
| Riferimenti | Tensione (V) | Frequenza (Hz) | Potenza max (kW) | Potenza max della batteria elettrica 1 (kW) | Potenza max della batteria elettrica 2 | Indice di protezione | Intensità massima - unità (A) | Potenza max elettrica della centrale (kW) | Tensione della centrale (V) |
|---|---|---|---|---|---|---|---|---|---|
| 11058139 - CX3010 L CX1 | 1x230 |
50 |
3 |
3,4 |
0,452 |
||||
| 11058000 - CX3010 R CX1 | 1x230 |
50 |
3 |
3,4 |
0,452 |
||||
| 11058146 - CX3020 L CX1 | 1x230 |
50 |
5 |
4,2 |
0,56 |
||||
| 11058143 - CX3020 R CX1 | 1x230 |
50 |
5 |
4,2 |
0,56 |
||||
| 11058158 - CX3030 L CX1 | 1x230 |
50 |
8 |
4 |
5,0 |
1,12 |
|||
| 11058157 - CX3030 R CX1 | 1x230 |
50 |
8 |
4 |
5,0 |
1,12 |
|||
| 11058189 - CX3040 L CX1 | 1x230 |
50 |
11 |
5,5 |
7,0 |
1,58 |
|||
| 11058175 - CX3040 R CX1 | 1x230 |
50 |
11 |
5,5 |
7,0 |
1,58 |
|||
| 11058215 - CX3050 L CX1 | 3x400 |
50 |
14 |
7 |
4,0 |
2,32 |
|||
| 11058196 - CX3050 R CX1 | 3x400 |
50 |
14 |
7 |
4,0 |
2,32 |
|||
| 11058228 - CX3060 L CX1 | 3x400 |
50 |
18 |
9 |
4,0 |
2,32 |
|||
| 11058226 - CX3060 R CX1 | 3x400 |
50 |
18 |
9 |
4,0 |
2,32 |
|||
| 11058142 - CX3010 L MX1 | 50 |
0,42 |
3 |
IP20 |
3,0 |
230 |
|||
| 11058140 - CX3010 R MX1 | 50 |
0,42 |
3 |
IP20 |
3,0 |
230 |
|||
| 11058155 - CX3020 L MX1 | 50 |
0,68 |
5 |
IP20 |
2,8 |
230 |
|||
| 11058147 - CX3020 R MX1 | 50 |
0,68 |
5 |
IP20 |
2,8 |
230 |
|||
| 11058173 - CX3030 L MX1 | 50 |
1,016 |
8 |
4 |
IP20 |
6,2 |
230 |
||
| 11058159 - CX3030 R MX1 | 50 |
1,016 |
8 |
4 |
IP20 |
6,2 |
230 |
||
| 11058195 - CX3040 Sinistra | 50 |
1,62 |
11 |
5,5 |
IP20 |
7,2 |
230 |
||
| 11058194 - CX3040 R MX1 | 50 |
1,62 |
11 |
5,5 |
IP20 |
7,2 |
230 |
||
| 11058225 - CX3050 L MX1 | 50 |
2,86 |
14 |
7 |
IP20 |
4,8 |
400 |
||
| 11058219 - CX3050 R MX1 | 50 |
2,86 |
14 |
7 |
IP20 |
4,8 |
400 |
||
| 11058234 - CX3060 L MX1 | 50 |
2,86 |
18 |
9 |
IP20 |
4,8 |
400 |
||
| 11058231 - CX3060 R MX1 | 50 |
2,86 |
18 |
9 |
IP20 |
4,8 |
400 |
Codici prodotti e accessori
Documenti
-
CX3000 Testo di capitolatoTesti di Prescrizione27 Ko
-
Istruzioni per il controllo CX3000Manuali18 Mo
-
CX3000 Guida all'installazione elettricaManuali1 Mo
-
Guida all'installazione di CX3000Manuali27 Mo
-
CX3000 Elenco manuale degli allarmiManuali910 Ko
-
CX3010-3020 Istruzioni di cablaggioManuali2 Mo
-
CX3030-3040 Istruzioni di cablaggioManuali3 Mo
-
CX3050-3060 Istruzioni per il cablaggioManuali3 Mo
