CXc300
Centrale di trattamento dell'aria
Benefici del prodotto
- Gamma completa con 5 taglie che coprono una portata da 400 a 2000 m3/h Due versioni con batteria elettrica e idornica di post-trattamentoRegolazione a portata/pressione costante oppure con segnale 0-10V per sensori IAQ Accesso semplificato ai filtri per la manutenzione ordinaria della centrale Comando remoto filare con schermo LCD fornito di serie Scambiatore di calore ad altissima efficienza

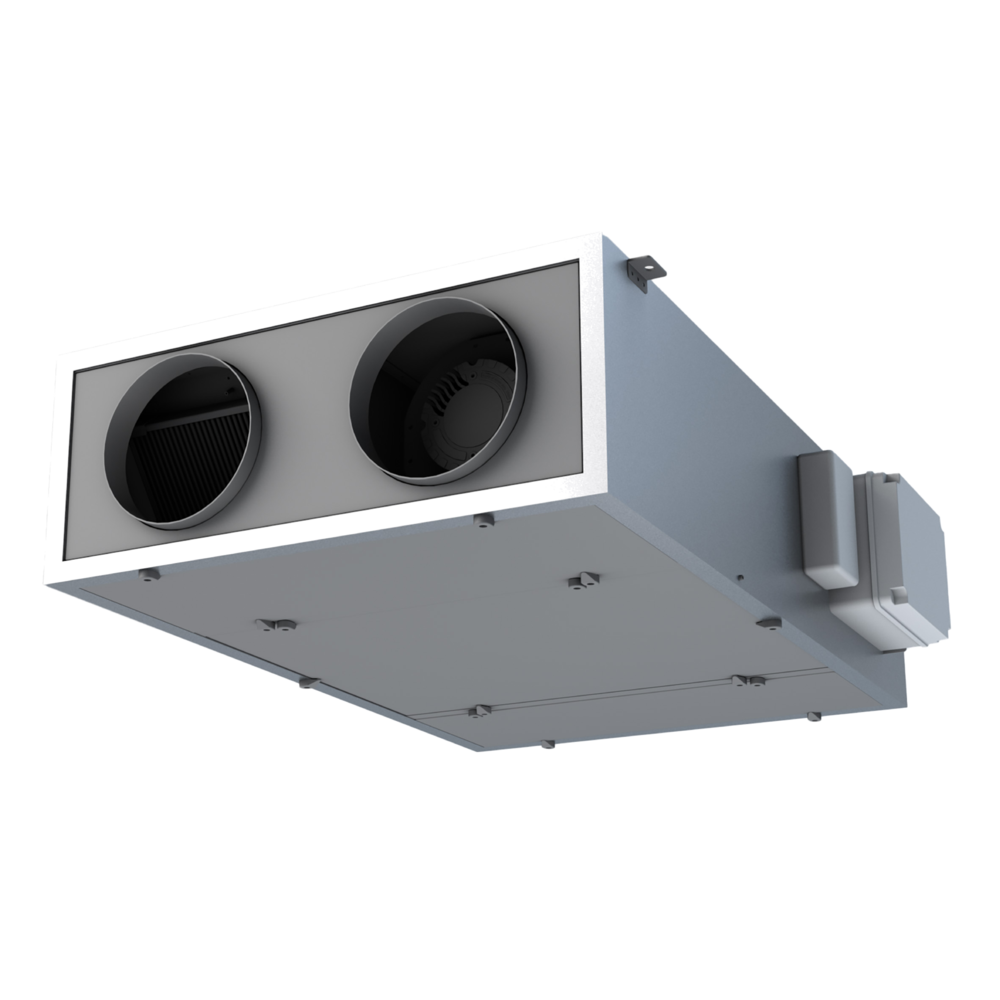

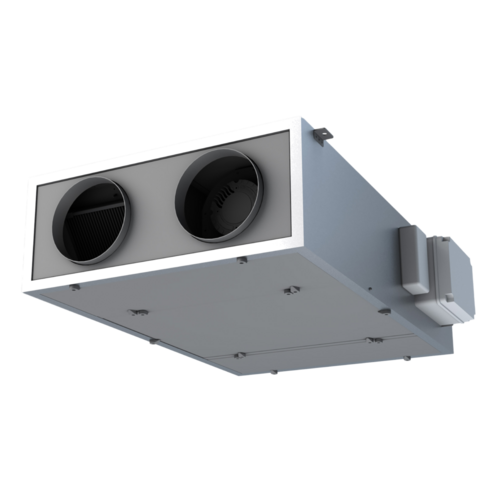

La CXc300 è una unità centralizzta di ventilazione meccanica con recupero di calore ad altissima efficienza.
Preleva aria esterna per immetterla negli ambienti nobili, prima di averla filtrata e preriscaldata, grazie al calore ceduto attraverso il recuperatore di calore, dal flusso di aria estratta dai locali viziati ed espulsa all'esterno.
La centrale CXc300 deve essere installata a soffitto in ambienti interni.
- 5 taglie disponibili che coprono un range di portata da 400 a 2000m3/h
- Costruzione del profilo in alluminio e pannelli sandwich
- Isolamento in lana di roccia compressa da 30 mm
- Pannello in acciaio zincato Z200 di resistenza alla corrosione tipo RC2.
- attacchi circolari per tutte le tagle: CXc304 D200mm, CX307 D250mm, CXc310 D250mm, CXc315 D250mm, CXc320 D315mm,
- Ventilatore EC monofase tipo plugfan con pala a reazione metallica (tranne modello CXc304 ventilatore in plastica)
- Scambiatori di calore controcorrente ad altissimo rendimento (certificato Eurovent AAHE),
- By-pass parziale 70%, ON/OFF
- Vasca per scairco condensa integrata
- Staffa di fissaggio montate in fabbrica per installazione a soffitto
- Regolazione integrata e programmata in fabbrica.
-
Modalità di regolazione della portata disponibile di serie :
- velocità costante,
- portata costante,
- pressione costante,
- velocità variabile su segnale 0-10V di un sensore IAQ (ad esempio sensore CO2)
- comando remoto filare con schermo LCD fornito di serie
- gestione del comfort: freecooling di serie, regolazione della temperatura dell’aria immessa oppure con sensore sulla ripresa ambiente.
- comunicazione con BMS in Modbus RTU di serie
Filtri forniti di serie nella centrale :
-
- Aria immessa ePM1 55 % (F7)
- Aria estratta ePM10 65 % (M6)
- Controllo del Filtro da pressostato con segnalazione guasto su IHM o GTB
- Manutenzione rapida: accesso ai filtri e agli altri componenti interni tramite pannelli asportabili situati sotto la centrale,
Versioni di centrali disponibili :
-
- Centrale standard
- Centrale con Batteria elettrica integrata in fabbrica
- Centrale standard da accessoriare in cantiere con Batteria ad acqua calda da montare in canale
Accessori disponibili non inclusi:
-
- Batteria ad acqua calda
- Valvole 3 vie e servomotori.
Installazione interna, orizzontale a soffitto.
| Riferimenti | Densità isolante (kg/m³) | Spessore isolante (mm) | Senso del raccordo | Tipo di scambiatore | Tipo di motore | Intervallo di temperatura ambiente |
|---|---|---|---|---|---|---|
| 11060870 | 40 |
30 |
Soffitto |
Controflusso |
EC |
0° - 50° |
| 11060871 | 40 |
30 |
Soffitto |
Controflusso |
EC |
0° - 50° |
| 11060872 | 40 |
30 |
Soffitto |
Controflusso |
0° - 50° |
|
| 11060873 | 40 |
30 |
Soffitto |
Controflusso |
0° - 50° |
|
| 11060874 | 40 |
30 |
Soffitto |
Controflusso |
0° - 50° |
|
| 11060875 | 40 |
30 |
Soffitto |
Controflusso |
EC |
0° - 50° |
| 11060876 | 40 |
30 |
Soffitto |
Controflusso |
EC |
0° - 50° |
| 11060877 | 40 |
30 |
Soffitto |
Controflusso |
EC |
0° - 50° |
| 11060878 | 40 |
30 |
Soffitto |
Controflusso |
0° - 50° |
|
| 11060879 | 40 |
30 |
Soffitto |
Controflusso |
0° - 50° |
|
| 11060880 | ||||||
| 11060881 | ||||||
| 11060882 | ||||||
| 11060883 | ||||||
| 11060884 |
| Riferimenti | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | I (mm) | Ø (mm) | Peso a vuoto (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 11060870 | 1352 |
695 |
331 |
200 |
1432 |
855 |
342 |
200 |
|||
| 11060871 | 1352 |
870 |
350 |
250 |
1432 |
1030 |
361 |
250 |
|||
| 11060872 | 1352 |
1100 |
350 |
250 |
1432 |
1260 |
361 |
1127 |
471,1 |
250 |
|
| 11060873 | 1682 |
1430 |
372 |
250 |
1772 |
1590 |
383 |
250 |
|||
| 11060874 | 1734 |
1734 |
400 |
315 |
1814 |
1894 |
411 |
1509 |
823,3 |
315 |
|
| 11060875 | 1352 |
695 |
331 |
200 |
1432 |
855 |
342 |
200 |
|||
| 11060876 | 1352 |
870 |
350 |
250 |
1432 |
1030 |
361 |
250 |
|||
| 11060877 | 1352 |
1100 |
350 |
250 |
1432 |
1260 |
361 |
250 |
|||
| 11060878 | 1682 |
1430 |
372 |
250 |
1772 |
1590 |
383 |
250 |
|||
| 11060879 | 1734 |
1734 |
400 |
315 |
1814 |
1894 |
411 |
315 |
|||
| 11060880 | 1352 |
695 |
331 |
200 |
1432 |
855 |
342 |
||||
| 11060881 | 1352 |
870 |
350 |
250 |
1432 |
1030 |
361 |
||||
| 11060882 | 1352 |
1100 |
350 |
250 |
1432 |
1260 |
361 |
||||
| 11060883 | 1682 |
1430 |
372 |
250 |
1772 |
1590 |
383 |
||||
| 11060884 | 1734 |
1734 |
400 |
315 |
1814 |
1894 |
411 |
220 |
| Riferimenti | Portata max ErP (m³/h) | Portata max (m³/h) |
|---|---|---|
| 11060870 | 500 |
500 |
| 11060871 | 700 |
700 |
| 11060872 | 1100 |
1100 |
| 11060873 | 1600 |
1600 |
| 11060874 | 2200 |
2200 |
| 11060875 | 500 |
500 |
| 11060876 | 700 |
700 |
| 11060877 | 1000 |
1000 |
| 11060878 | 1500 |
1500 |
| 11060879 | 2000 |
2000 |
| 11060880 | ||
| 11060881 | ||
| 11060882 | ||
| 11060883 | ||
| 11060884 |
| Riferimenti | Tensione (V) | Frequenza (Hz) | Tensione della batteria elettrica 1 | Potenza max della batteria elettrica 1 (kW) | Intensità nominale (A) | Intensità massima - unità (A) | Intensità massima - prima batteria (A) | Potenza consumata (W) | Potenza max elettrica della centrale (kW) | Tensione della centrale (V) | Fusibile max linea (A) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 11060870 | 230 |
50 |
2,6 |
2,6 |
343 |
230 |
20 |
||||
| 11060871 | 230 |
50 |
5,1 |
5,10 |
5,1 |
1047 |
230 |
20 |
|||
| 11060872 | 230 |
50 |
5,10 |
5,10 |
1047 |
230 |
20 |
||||
| 11060873 | 230 |
50 |
5,1 |
5,1 |
1047 |
230 |
20 |
||||
| 11060874 | 230 |
50 |
7,10 |
7,1 |
1507 |
230 |
20 |
||||
| 11060875 | 230 |
50 |
230 |
1.2 |
7,80 |
5,2 |
1543 |
230 |
20 |
||
| 11060876 | 230 |
50 |
230 |
2 |
13,70 |
8,7 |
8,7 |
3340 |
230 |
20 |
|
| 11060877 | 230 |
50 |
230 |
3 |
18,10 |
13 |
13 |
4047 |
230 |
230 |
32 |
| 11060878 | 230 |
50 |
230 |
4 |
22,50 |
17,4 |
17,4 |
5047 |
230 |
32 |
|
| 11060879 | 230 |
50 |
230 |
6 |
33,10 |
26 |
26 |
7507 |
230 |
32 |
|
| 11060880 | |||||||||||
| 11060881 | |||||||||||
| 11060882 | |||||||||||
| 11060883 | |||||||||||
| 11060884 |
- Ammissibile ai TEE (certificati bianchi) : Sì
- N° di scheda CEE 1 : BAT-TH-126
