DFE ED
Ventilazione a doppio flusso
Benefici del prodotto
- 9 taglie disponibili da 500 fino a 5000 m3/h

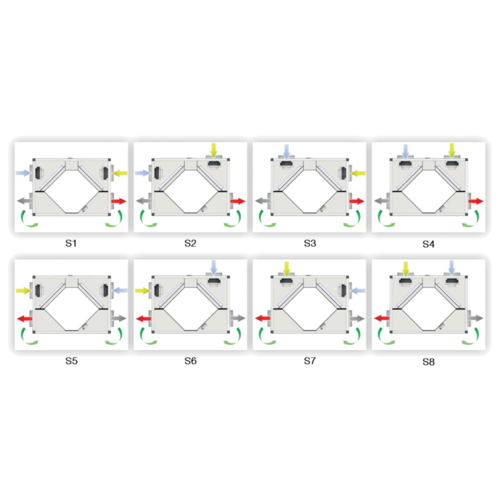

- attacchi configurabili in fase di installazione
- plug & play
- telaio portante in profili di alluminio e pannelli in acciaio zincato a doppia parete con isolamento di 25 mm in fibra minerale
- verniciatura epossidica esterna
- motori brushless EC, accoppiati a ventilatori a pale rovesce
- scambiatore in alluminio a flussi incrociati in controcorrente
- disponibile anche con elettronica evoluta e comando LCD

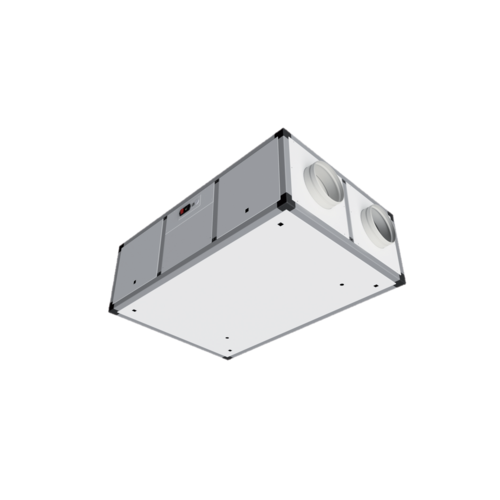

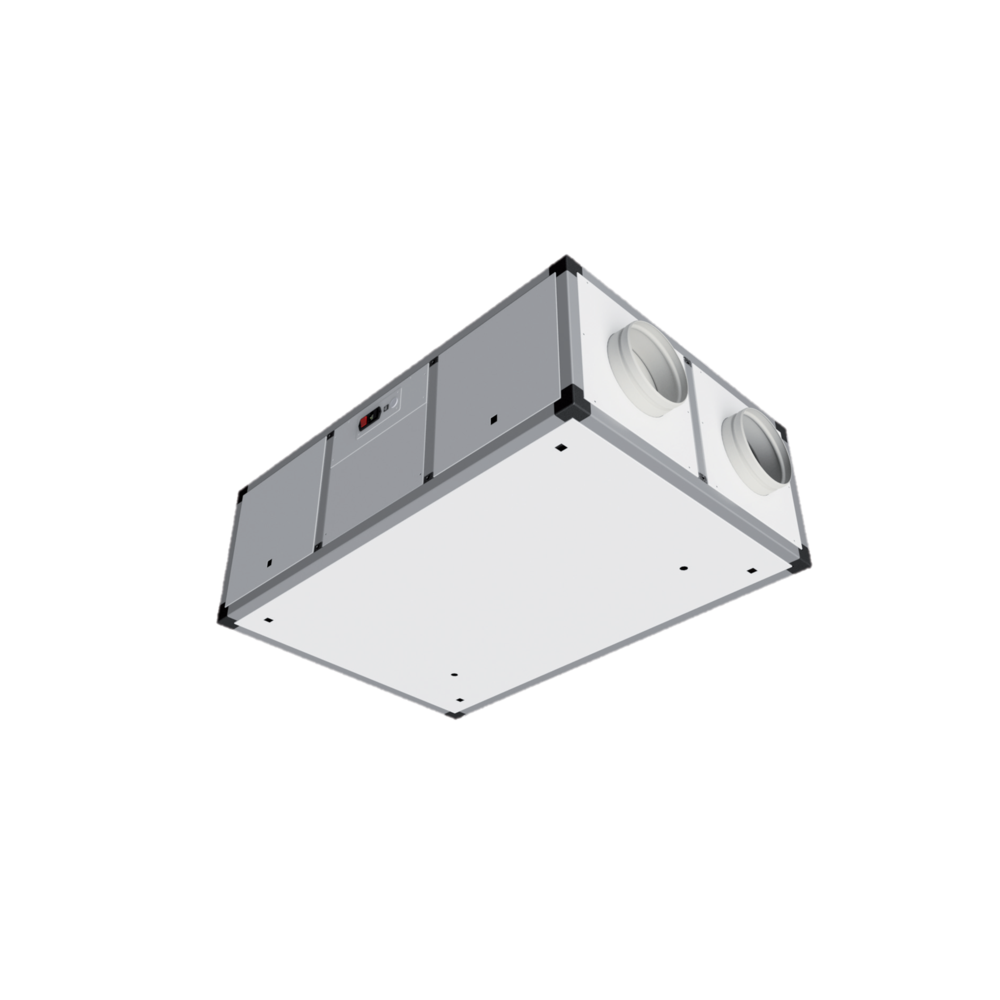

Unità di ventilazione permanente con il recupero del calore dall'aria estratta per preriscaldare l'aria in entrata. L'aria ricambiata viene filtrata in ingresso e in uscita dai locali.
- 9 taglie disponibili da 500 fino a 5000 m3/h,
- attacchi configurabili in fase di installazione,
- plug & play,
- motori brushless EC, accoppiati a ventilatori a pale rovesce,
- scambiatore in alluminio a flussi incrociati in controcorrente.
- telaio portante in profili di alluminio e pannelli in acciaio zincato a doppia parete con isolamento di 25 mm in fibra minerale,
- verniciatura epossidica esterna,
- filtro immissione ePM1 70% (F7), filtro estrazione ePM10 50% (M5),
- funzionamento a velocità costante (3 velocità configurabili),
- by-pass 100% automatico,
- pannello di controllo a bordo macchina,
- comando remoto con funziona on/off, selezione della velocità, stato del by-pass, stato filtri, stato funzione antigelo,
- disponibile anche con elettronica evoluta e comando LCD.
- Orizzontale a soffitto,
- Orizzontale a pavimento,
- Verticale a pavimento,
- Versione per esterno con tettuccio parapioggia
| Riferimenti | Spessore isolante (mm) | Filtri disponibili | Tipo di scambiatore | Tipo di motore | Tipo di girante | Intervallo di temperatura ambiente |
|---|---|---|---|---|---|---|
| 22501120 - DFE ED 500 | 25 |
ePM1 70% (F7), ePM10 50% (M5) |
controcorrente |
brushless EC |
pale rovesce |
0 - 45°C |
| 22501121 - DFE ED 850 | 25 |
ePM1 70% (F7), ePM10 50% (M5) |
controcorrente |
brushless EC |
pale rovesce |
0 - 45°C |
| 22501128 - DFE ED 1200 | 25 mm |
ePM1 70% (F7), ePM10 50% (M5) |
controcorrente |
brushless EC |
pale rovesce |
0 - 45°C |
| 22501122 - DFE ED 1600 | 25 mm |
ePM1 70% (F7), ePM10 50% (M5) |
controcorrente |
brushless EC |
pale rovesce |
0 - 45°C |
| 22501123 - DFE ED 1700 | 25 |
ePM1 70% (F7), ePM10 50% (M5) |
controcorrente |
brushless EC |
pale rovesce |
0 - 45°C |
| 22501124 - DFE ED 2400 | 25 mm |
ePM1 70% (F7), ePM10 50% (M5) |
controcorrente |
brushless EC |
pale rovesce |
0 - 45°C |
| 22501125 - DFE ED 3200 | 25 mm |
ePM1 70% (F7), ePM10 50% (M5) |
controcorrente |
brushless EC |
pale rovesce |
0 - 45°C |
| 22501126 - DFE ED 4000 | 25 mm |
ePM1 70% (F7), ePM10 50% (M5) |
controcorrente |
brushless EC |
pale rovesce |
0 - 45°C |
| 22501127 - DFE ED 5000 | 25 mm |
ePM1 70% (F7), ePM10 50% (M5) |
controcorrente |
brushless EC |
pale rovesce |
0 - 45°C |

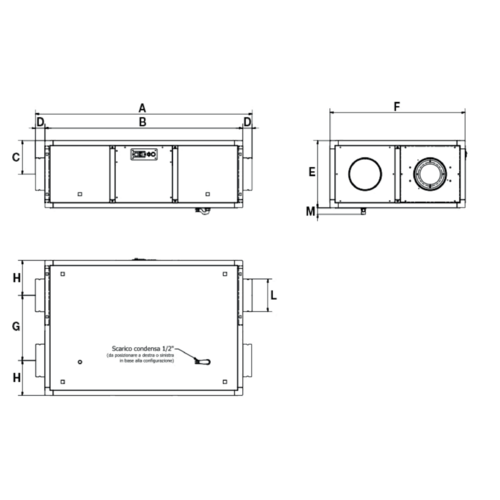

| Riferimenti | Ø (mm) | Ø raccordo (aria fresca o estrazione) (mm) | Ø raccordo (scarico o immissione) (mm) | Peso (kg) |
|---|---|---|---|---|
| 22501120 - DFE ED 500 | 200 |
200 |
200 |
107 |
| 22501121 - DFE ED 850 | 250 |
250 |
250 |
131 |
| 22501128 - DFE ED 1200 | 315 |
315 |
315 |
186 |
| 22501122 - DFE ED 1600 | 315 |
315 |
315 |
188 |
| 22501123 - DFE ED 1700 | 315 |
315 |
315 |
212 |
| 22501124 - DFE ED 2400 | 355 |
355 |
355 |
242 |
| 22501125 - DFE ED 3200 | 400 |
400 |
400 |
304 |
| 22501126 - DFE ED 4000 | 400 |
400 |
400 |
381 |
| 22501127 - DFE ED 5000 | 400 |
400 |
400 |
455 |
| Riferimenti | Portata minima | Portata max ErP (m³/h) | Portata max (m³/h) |
|---|---|---|---|
| 22501120 - DFE ED 500 | 23 |
575 |
600 |
| 22501121 - DFE ED 850 | 59 |
880 |
1000 |
| 22501128 - DFE ED 1200 | 100 |
1300 |
|
| 22501122 - DFE ED 1600 | 121 |
1300 |
1790 |
| 22501123 - DFE ED 1700 | |||
| 22501124 - DFE ED 2400 | |||
| 22501125 - DFE ED 3200 | |||
| 22501126 - DFE ED 4000 | |||
| 22501127 - DFE ED 5000 |
| Riferimenti | Rendimento max. dello scambiatore (%) | Potenza max assorbita (kW) |
|---|---|---|
| 22501120 - DFE ED 500 | >73% |
|
| 22501121 - DFE ED 850 | >73% |
|
| 22501128 - DFE ED 1200 | >73% |
3,5 A |
| 22501122 - DFE ED 1600 | >73% |
|
| 22501123 - DFE ED 1700 | >73% |
|
| 22501124 - DFE ED 2400 | >73% |
|
| 22501125 - DFE ED 3200 | >73% |
|
| 22501126 - DFE ED 4000 | >73% |
|
| 22501127 - DFE ED 5000 | >73% |
| Frequenza (Hz) |
|---|
| 50 Hz |
