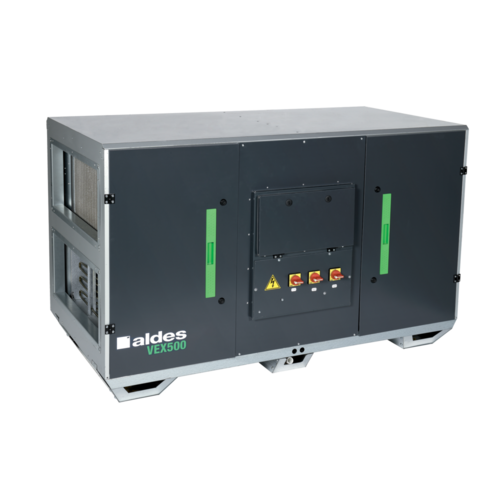

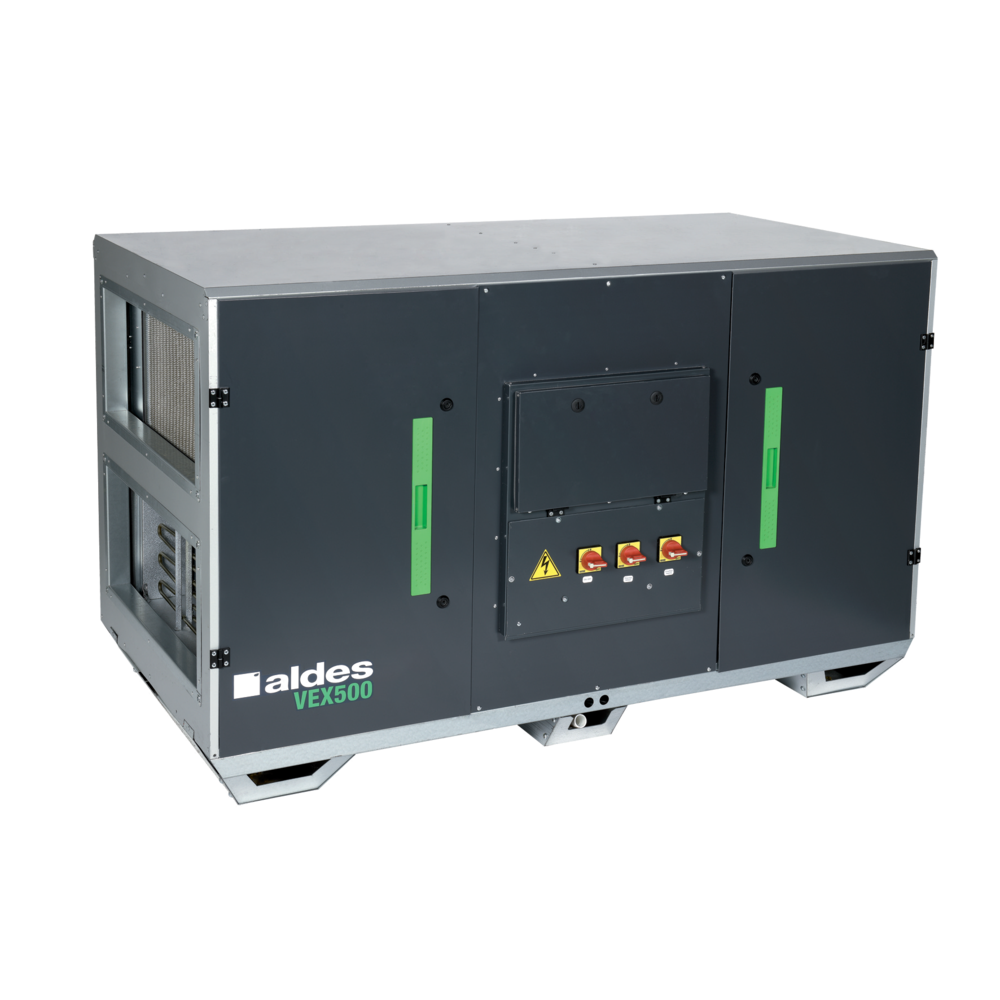

VEX500 Centrale di trattamento dell’aria

VEX500

Centrale di trattamento dell’aria

L'unità di ventilazione VEX500 è la versione top di gamma Aldes con portate fino a 8.700 m³/h.
Soluzione plug&play con Webserver BMS (Building Management System) integrato per il trattamento dell'aria che garantisce una qualità dell'aria indoor ottimale.
Scambiatore di calore in alluminio ad altissima efficienza.
Attacchi orizzontali adatta anche per installazione all'esterno.
Vedi riferimenti
Scarica il file della libreria CAD
VEX500
L'unità di ventilazione VEX500 è una unità di ventilazione doppio flusso con recupero di calore ad altissima efficienza destinata ad edifici de l terziari o e residenziale a basso consumo energetico.
Ampia gamma di filtri e possibiltà di installare batterie di pre e post trattamento all'interno.
Nove taglie fino a 8.700 m 3 /h tutte con Webserver integrato per la gestione eil controllo da remoto.
VEX500

Benefici del prodotto

  • Centrale doppio flusso ad alta efficienza (superiore a 90 %)
  • Regolazione ottimale delle modalità di ventilazione con Aldes Smart Control ®
  • Qualità dell’aria e comfort termico ottimali
  • Semplicità di installazione e avviamento
  • Software Selector di configurazione
  • Webserver BMS (Building Management System) integrato per il controllo da remoto

VEX500 consente il ricambio dell'aria interna recuperando il calore dell'aria estratta grazie ad uno scambiatore di calore in alluminio ad altissima efficienza. L'aria di ingresso può essere riscaldata e/o raffreddata grazie ad un'ampia gamma di batterie comandate dalla'unità di ventilazione stessa.

  • Struttura
    • Centrale monoblocco, struttura in acciaio auto portante ad alta resistenza
    • Pannellatura a doppia parete con isolamento di 50 mm in fibra minerale, densità 40kg/m 2
    • Assenza di ponti termici
    • Accesso a tutti i componenti dal lato frontale tramite porte incernierate e alla regolazione tramite uno sportello dedicato.
    • Bacinella di raccolta condensa in alluminio o acciaio zincato verniciato.
    • Tettuccio montato in fabbrica nella vesione per esterno.
    • Porte di accesso in acciaio laccato grigio RAL7016.
    • Finitura esterna in acciaio zincato o prelaccato (RAL9006) secondo versione.
    • Finitura interna M0 in acciao zincato Z275.
  • Scambiatore di calore
    • Pacco di scambio a flussi in controcorrente ad alta efficienza (fino a 95%) certificato AAHU
    • Bypass 100% con modulazione controllata da microprocessore e funzione antigelo
  • Motoventilatori
    • Motori EC a pale curva rovesce ad alta efficienza
    • Alimentazione monofase per le taglie 520,525, 530, 540, 550
    • Alimentazione trifase per le taglie 560,570, 580
  • Filtri secondo la norma UNI ISO EN16890
    • Filtri standard: G4 (ISO Coarse 60%) in estrazione e F7 (ISO ePM1 60%) in immissione
    • Filtri M5 (ePM10 50%) e F9 (ePM1 90%) in opzione (vedi tabella opzioni e tabella accessori)
    • In opzione controllo dello stato di usura dei filtri attraverso sonde di pressione differenziale (obbligatorio per il mercato europeo)
  • Modalità di funzionamento
    • Regolazione Aldes Smart Control ® :

Velocità costante

Portata costante

Pressione costante

Portata variabile (0-10V)

Pressione controllata

Orologio integrato

  • Programmazione
    • Programmazione tramite pannello di controllo remoto, PC, locale o rete
    • Webserver integrato per visualizzazione dei parametri e programmazione da remoto
    • La centrale è dotata di serie di protocollo di comunicazione Modbus RTU, Bacnet, TCP/IP
  • Funzione antigelo
    • Di serie tramite apertura modulata del by-pass oppure tramite batteria elettrica sull’aria estratta (opzione)
  • Installazione orizzontale a basamento
  • Versione per interno (di serie) o versione per esterno (in opzione)
  • Lato ispezionabile destro (standard) o sinistro (da specificare in sede d’ordine

Accessori:

  • Batterie di pre elettriche e di post sia elettriche che ad acqua calda e chang-over con acqua calda e refrigerata
  • Raccordo rigido di trasformazione rettangolare/circolare
  • Raccordo flessibile di trasformazione rettangolare/circolare
  • Serranda motorizzata
  • Visiera parapioggia su espulsione e aria di rinnovo

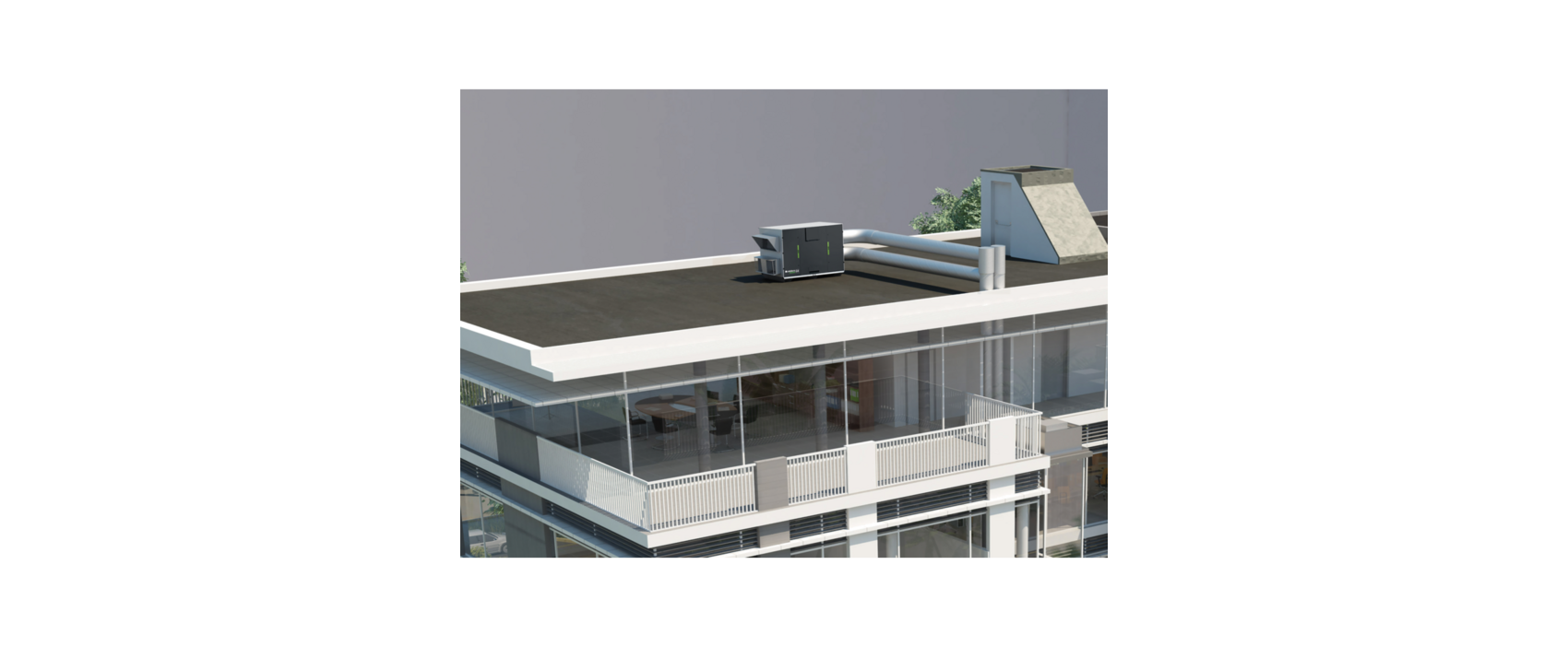

  • locali tecnici / terrazze,
  • interno / esterno,
  • raccordo condotti in linea,
  • raccordo con attacchi rettangolari (adattatori per trasformazione circolare disponibili come accessori)
  • scelta lato servitù destro o sinistro.
Riferimenti Densità isolante (kg/m³) Spessore isolante (mm) Filtri disponibili Senso del raccordo Tipo di scambiatore Tipo di motore Tipo di girante
11050326 - VEX520 Prelaccata

40

50

Coarse 65%, ePM10 50%, ePM1 60%, ePM1 90%

Orizzontale

Controflusso

EC

Reazione
11050328 - VEX530 Prelaccata

40

50

Coarse 65%, ePM10 50%, ePM1 60%, ePM1 90%

Orizzontale

Controflusso

EC

Reazione
11050329 - VEX540 Prelaccata

40

50

Coarse 65%, ePM10 50%, ePM1 60%, ePM1 90%

Orizzontale

Controflusso

EC

Reazione
11050330 - VEX550 Prelaccata

40

50

Coarse 65%, ePM10 50%, ePM1 60%, ePM1 90%

Orizzontale

Controflusso

EC

Reazione
11050331 - VEX560 Prelaccata

40

50

Coarse 65%, ePM10 50%, ePM1 60%, ePM1 90%

Orizzontale

Controflusso

EC

Reazione
11050333 - VEX580 Prelaccata

40

50

Coarse 65%, ePM10 50%, ePM1 60%, ePM1 90%

Orizzontale

Controflusso

EC

Reazione
11061077 - VEX520

40

50

Coarse 60%, Coarse 65% carbone attivo, ePM10 50%, ePM1 60%, ePM1 90%

Orizzontale

Controflusso

EC

Reazione
11061078 - VEX525

40

50

Coarse 60%, Coarse 65% carbone attivo, ePM10 50%, ePM1 60%, ePM1 90%

Orizzontale

Controflusso

EC

Reazione
11061079 - VEX530

40

50

Coarse 60%, Coarse 65% carbone attivo, ePM10 50%, ePM1 60%, ePM1 90%

Orizzontale

Controflusso

EC

Reazione
11069001 - VEX520

40

50

Coarse 65%, ePM10 50%, ePM1 60%, ePM1 90%

Orizzontale

Controflusso

EC

Reazione
11069002 - VEX525

40

50

Coarse 65%, ePM10 50%, ePM1 60%, ePM1 90%

Orizzontale

Controflusso

EC

Reazione
11069003 - VEX530

40

50

Coarse 65%, ePM10 50%, ePM1 60%, ePM1 90%

Orizzontale

Controflusso

EC

Reazione
11069004 - VEX540

40

50

Coarse 65%, ePM10 50%, ePM1 60%, ePM1 90%

Orizzontale

Controflusso

EC

Reazione
11069005 - VEX550

40

50

Coarse 65%, ePM10 50%, ePM1 60%, ePM1 90%

Orizzontale

Controflusso

EC

Reazione
11069006 - VEX560

40

50

Coarse 65%, ePM10 50%, ePM1 60%, ePM1 90%

Orizzontale

Controflusso

EC

Reazione
11069007 - VEX570

40

50

Coarse 65%, ePM10 50%, ePM1 60%, ePM1 90%

Orizzontale

Controflusso

EC

Reazione
11069008 - VEX580

40

50

Coarse 65%, ePM10 50%, ePM1 60%, ePM1 90%

Orizzontale

Controflusso

EC

Reazione
11069194 - VEX590

40

50

Coarse 60%, Coarse 65% carbone attivo, ePM10 50%, ePM1 60%, ePM1 90%

Orizzontale

Controflusso

EC

Reazione

Le misure sono fornite a titolo puramente indicativo. Per ottenere le caratteristiche effettive e dettagliate della propria centrale, selezionare il prodotto con il software Selector VEX

VEX500
Riferimenti A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm) Peso (kg)
11050326 - VEX520 Prelaccata

1823

608

579

412

310

440

340

1161

205
11050328 - VEX530 Prelaccata

1823

937

907

710

310

740

340

1161

291
11050329 - VEX540 Prelaccata

2125

931

903

610

410

640

440

1470

366
11050330 - VEX550 Prelaccata

2125

1311

1283

910

410

940

440

1470

494
11050331 - VEX560 Prelaccata

2502

1290

1262

910

510

940

540

1693

554
11050333 - VEX580 Prelaccata

2627

1847

1818

1410

510

1440

540

1693

840
11061077 - VEX520

1823

644

579

410

310

440

340

1161

205
11061078 - VEX525

1823

769

704

510

310

540

340

1161

239
11061079 - VEX530

1823

965

900

710

310

740

340

1161

291
11069001 - VEX520

1823

608

579

412

310

440

340

1161

205
11069002 - VEX525

1823

734

704

510

310

540

340

1161

239
11069003 - VEX530

1823

937

907

710

310

740

340

1161

291
11069004 - VEX540

2125

931

903

610

410

640

440

1470

366
11069005 - VEX550

2125

1311

1283

910

410

940

440

1470

494
11069006 - VEX560

2502

1290

1262

910

510

940

540

1693

554
11069007 - VEX570

2502

1569

1540

1210

510

1240

540

1693

660
11069008 - VEX580

2627

1847

1818

1410

510

1440

540

1693

840
11069194 - VEX590

1693


Riferimenti Portata max (m³/h)
11050326 - VEX520 Prelaccata

1200
11050328 - VEX530 Prelaccata

1650
11050329 - VEX540 Prelaccata

2500
11050330 - VEX550 Prelaccata

3800
11050331 - VEX560 Prelaccata

4750
11050333 - VEX580 Prelaccata

7500
11061077 - VEX520

1200
11061078 - VEX525

1400
11061079 - VEX530

1650
11069001 - VEX520

1200
11069002 - VEX525

1400
11069003 - VEX530

1650
11069004 - VEX540

2500
11069005 - VEX550

3800
11069006 - VEX560

4750
11069007 - VEX570

5800
11069008 - VEX580

7500
11069194 - VEX590

8700
Riferimenti Rendimento max. dello scambiatore (%) Potenza max assorbita (kW)
11050326 - VEX520 Prelaccata

95

0,696
11050328 - VEX530 Prelaccata

95

1,011
11050329 - VEX540 Prelaccata

95

1,4
11050330 - VEX550 Prelaccata

95

2,456
11050331 - VEX560 Prelaccata

95

2,8
11050333 - VEX580 Prelaccata

95

5,18
11061077 - VEX520

95

0,696
11061078 - VEX525

95

0,856
11061079 - VEX530

95

1,011
11069001 - VEX520

95

0,696
11069002 - VEX525

95

0,856
11069003 - VEX530

95

1,011
11069004 - VEX540

95

1,4
11069005 - VEX550

95

2,456
11069006 - VEX560

95

2,8
11069007 - VEX570

95

4,131
11069008 - VEX580

95

5,18
11069194 - VEX590

95


Riferimenti Potenza max della batteria elettrica 1 (kW) Potenza max elettrica della centrale (kW) Tensione della batteria elettrica 1 Tensione della centrale (V)
11050326 - VEX520 Prelaccata

2.616

0,98

3x400

230
11050328 - VEX530 Prelaccata

5.61

0,98

3x400

230
11050329 - VEX540 Prelaccata

7.48

1,4

3x400

230
11050330 - VEX550 Prelaccata

11.22

2,7

3x400

230
11050331 - VEX560 Prelaccata

14.96

4,4

3x400

400
11050333 - VEX580 Prelaccata

22.4

7,2

3x400

400
11061077 - VEX520

2,616

0,98

3x400

230
11061078 - VEX525

3.74

0,98

3x400

230
11061079 - VEX530

5.61

0,98

3x400

230
11069001 - VEX520

2.616

0,98

3x400

230
11069002 - VEX525

3.74

0,98

3x400

230
11069003 - VEX530

5.61

0,98

3x400

230
11069004 - VEX540

7.48

1,4

3x400

230
11069005 - VEX550

11.22

2,7

3x400

230
11069006 - VEX560

14.96

4,4

3x400

400
11069007 - VEX570

18.7

5

3x400

400
11069008 - VEX580

22.4

7,2

3x400

400
11069194 - VEX590

3x400

230
  • Testo ErP - Ventilazione  :  Conforme alla direttiva sulla progettazione ecocompatibile 1253/2014 e di etichettatura energetica 1254/2014 per la ventilazione.Scala di classi energetiche: vedere pagina Normativa ErP.
  • Ammissibile ai TEE (certificati bianchi)  :  Sì
  • N° di scheda CEE 1  :  BAT-TH-126
Riferimenti Valori di test secondo la norma EN 1886
11050326 - VEX520 Prelaccata

D1, L2, F7, T3, TB2
11050328 - VEX530 Prelaccata

D1, L2, F7, T3, TB2
11050329 - VEX540 Prelaccata

D1, L2, F7, T3, TB2
11050330 - VEX550 Prelaccata

D1, L2, F7, T3, TB2
11050331 - VEX560 Prelaccata

D1, L2, F7, T3, TB2
11050333 - VEX580 Prelaccata

D1, L2, F7, T3, TB2
11061077 - VEX520

D1, L2, F7, T3, TB2
11061078 - VEX525

D1, L2, F7, T3, TB2,
11061079 - VEX530

D1, L2, F7, T3, TB2
11069001 - VEX520

D1, L2, F7, T3, TB2
11069002 - VEX525

D1, L2, F7, T3, TB2
11069003 - VEX530

D1, L2, F7, T3, TB2
11069004 - VEX540

D1, L2, F7, T3, TB2
11069005 - VEX550

D1, L2, F7, T3, TB2
11069006 - VEX560

D1, L2, F7, T3, TB2
11069007 - VEX570

D1, L2, F7, T3, TB2
11069008 - VEX580

D1, L2, F7, T3, TB2
11069194 - VEX590

D1, L2, F7, T3, TB2

Riferimenti ai prodotti e agli accessori

  • VEX520 Prelaccata
    VEX520 Prelaccata
    11050326
    • Aldes
      Kit filtro F7 piano VEX420/520
      11069056
    • Aldes
      Kit filtri G4 per VEX420/520 a piani
      11069064
    • Aldes
      Kit filtri F7 HE plan VEX520 AN
      11069072
    • Aldes
      Kit pre-filtro G4 a pannello VEX520 prodotto prima del 21-02-18
      11069080
    • Aldes
      Kit filtri F9 piano VEX520
      11100738
    • Aldes
      KIT FILTRO M5 PIANO VEX420/520 EMB
      11100553
    • Sensore di CO2
      Sensore di CO2
      11017090
    • Aldes
      Visiera parapioggia VEX520
      11069032
    • Raccordo flessibile di trasformazione rettangolare/circolare D315 VEX40 / VEX520
      Raccordo flessibile di trasformazione rettangolare/circolare D315 VEX40 / VEX520
      11069048
    • Aldes
      Serranda motorizzata on/off VEX420/520
      11069016
    • Aldes
      Raccordo rigido di trasformazione rettangolare/circolare VEX520
      11069040
    • Aldes
      11069100
    • Raccordo flessibile rettangolare 410x310 mm VEX420 e VEX520
      Raccordo flessibile rettangolare 410x310 mm VEX420 e VEX520
      11069088
  • VEX530 Prelaccata
    VEX530 Prelaccata
    11050328
    • Aldes
      Filtro F7 piano VEX430/630an 640ae 530
      11069058
    • Aldes
      Kit filtri G4 piano VEX630an 640ae 430/530
      11069066
    • Aldes
      Kit filtri F7 HE piano VEX530 AN
      11069074
    • Aldes
      Kit pre-filtro G4 piano VEX530
      11069082
    • Aldes
      11100554
    • Aldes
      Kit filtri F9 piano VEX530/VEX630
      11100740
    • Sensore di CO2
      Sensore di CO2
      11017090
    • Aldes
      Visiera parapioggia VEX530
      11069034
    • Raccordo flessibile di trasformazione rettangolare/circolare D355 VEX430/530
      Raccordo flessibile di trasformazione rettangolare/circolare D355 VEX430/530
      11069050
    • Serranda motorizzata on/off VEX430, VEX530 e VEX640
      Serranda motorizzata on/off VEX430, VEX530 e VEX640
      11069018
    • Aldes
      Raccordo rigido di trasformazione rettangolare/circolare VEX530
      11069042
    • Aldes
      11069100
    • Raccordo flessibile rettangolare VEX430 VEX530
      Raccordo flessibile rettangolare VEX430 VEX530
      11069090
  • VEX540 Prelaccata
    VEX540 Prelaccata
    11050329
    • Aldes
      Filtro ePM1 60% (F7) para el aire fresco VEX440/VEX640 y VEX540
      11069059
    • Aldes
      Kit filtri F7 HE piano VEX540 AN
      11069075
    • Aldes
      Kit pre-filtro G4 piana VEX540 prodotta prima del 21/02/2018
      11069083
    • Aldes
      Kit filtri F9 piano VEX540 / VEX640
      11100741
    • Aldes
      KIT FILTRO M5 PIANO VEX640 aria fresca VEX440/VEX540
      11100555
    • Aldes
      Kit filtri G4 piano VEX640an 440/540
      11069067
    • Sensore di CO2
      Sensore di CO2
      11017090
    • Aldes
      Visiera parapioggia VEX540
      11069035
    • Raccordo flessibile di trasformazione rettangolare/circolare D500 VEX440/540
      Raccordo flessibile di trasformazione rettangolare/circolare D500 VEX440/540
      11069051
    • Serranda motorizzata on/off VEX440 e VEX540
      Serranda motorizzata on/off VEX440 e VEX540
      11069019
    • Aldes
      Raccordo rigido di trasformazione rettangolare/circolare VEX540
      11069043
    • Aldes
      11069100
    • Polso morbido Pro rettangolare 610x410 mm VEX440 VEX540
      Polso morbido Pro rettangolare 610x410 mm VEX440 VEX540
      11069091
  • VEX550 Prelaccata
    VEX550 Prelaccata
    11050330
    • Aldes
      Kit filtri ePM1 60% (F7) piano VEX550
      11069060
    • Aldes
      Kit filtri G4 piano VEX550
      11069068
    • Aldes
      Kit filtri F7 HE VEX550 AN piano
      11069076
    • Aldes
      Kit pre-filtro G4 piano VEX550 prodotto prima del 21/02/2018
      11069084
    • Aldes
      Kit filtri M5 per piano VEX550
      11100732
    • Aldes
      Kit filtri F9 per piano VEX550
      11100742
    • Sensore di CO2
      Sensore di CO2
      11017090
    • Aldes
      Visiera parapioggia VEX550
      11069036
    • Raccordo flessibile di trasformazione rettangolare/circolare D500 VEX550
      Raccordo flessibile di trasformazione rettangolare/circolare D500 VEX550
      11069052
    • Aldes
      Serranda motorizzata on/off VEX550
      11069020
    • Aldes
      Pezzo di trasformazione rigido VEX550
      11069044
    • Aldes
      11069100
    • Raccordo flessibile rettangolare VEX550
      Raccordo flessibile rettangolare VEX550
      11069092
  • VEX560 Prelaccata
    VEX560 Prelaccata
    11050331
    • Aldes
      Kit filtri ePM1 60% (F7) piano VEX560
      11069061
    • Aldes
      Kit filtri G4 piano VEX560
      11069069
    • Aldes
      Kit filtri F7 HE piano VEX560 AN
      11069077
    • Aldes
      Kit pre-filtro G4 piano VEX560 prodotto prima del 21/02/2018
      11069085
    • Aldes
      Kit filtri M5 piano VEX560
      11100733
    • Aldes
      Kit filtri F9 piano VEX560
      11100743
    • Sensore di CO2
      Sensore di CO2
      11017090
    • Aldes
      Visiera parapioggiaVEX560
      11069037
    • Raccordo flessibile di trasformazione rettangolare/circolare D630 VEX560
      Raccordo flessibile di trasformazione rettangolare/circolare D630 VEX560
      11069053
    • Aldes
      Serranda motorizzata on/off VEX560
      11069021
    • Aldes
      Pezzo di trasformazione rigido VEX560
      11069045
    • Aldes
      11069100
    • Polso morbido MS Pro rettangolare 910x510 mm VEX560
      Polso morbido MS Pro rettangolare 910x510 mm VEX560
      11069093
  • VEX580 Prelaccata
    VEX580 Prelaccata
    11050333
    • Aldes
      Kit filtri ePM1 60% (F7) piano VEX580
      11069063
    • Aldes
      Kit filtri G4 piano VEX580
      11069071
    • Aldes
      Kit filtri F7 HE flat VEX580 AN
      11069079
    • Aldes
      Kit pre-filtro G4 piano VEX580 prodotto prima del 21/02/2018
      11069087
    • Aldes
      Kit filtri M5 piano VEX580
      11100735
    • Aldes
      Kit filtri F9 piano VEX580
      11100745
    • Sensore di CO2
      Sensore di CO2
      11017090
    • Aldes
      Visiera parapioggia VEX580
      11069039
    • Raccordo flessibile di trasformazione rettangolare/circolare D710 VEX580
      Raccordo flessibile di trasformazione rettangolare/circolare D710 VEX580
      11069055
    • Aldes
      Serranda motorizzata on/off VEX580
      11069023
    • Aldes
      Componente di trasformazione rigida VEX580
      11069047
    • Aldes
      11069100
    • Raccordo flessibile rettangolare VEX580
      Raccordo flessibile rettangolare VEX580
      11069095
  • VEX520
    VEX520
    11061077
    • Aldes
      Kit filtro F7 piano VEX420/520
      11069056
    • Aldes
      Kit filtri G4 per VEX420/520 a piani
      11069064
    • Aldes
      Kit pre-filtro G4 a pannello VEX520 prodotto prima del 21-02-18
      11069080
    • Aldes
      Kit filtri F9 piano VEX520
      11100738
    • Aldes
      KIT FILTRO M5 PIANO VEX420/520 EMB
      11100553
    • Sensore di CO2
      Sensore di CO2
      11017090
    • Aldes
      Visiera parapioggia VEX520
      11069032
    • Raccordo flessibile di trasformazione rettangolare/circolare D315 VEX40 / VEX520
      Raccordo flessibile di trasformazione rettangolare/circolare D315 VEX40 / VEX520
      11069048
    • Aldes
      Raccordo rigido di trasformazione rettangolare/circolare VEX520
      11069040
    • Aldes
      Serranda motorizzata on/off VEX420/520
      11069016
    • Aldes
      11069100
    • Raccordo flessibile rettangolare 410x310 mm VEX420 e VEX520
      Raccordo flessibile rettangolare 410x310 mm VEX420 e VEX520
      11069088
  • VEX525
    VEX525
    11061078
    • Aldes
      Kit filtro F7 piano VEX525
      11069057
    • Aldes
      Kit filtri G4 piano VEX525
      11069065
    • Aldes
      Kit pre-filtro G4 piano VEX525 prodotto prima del 21/02/2018
      11069081
    • Aldes
      Kit filtri M5 per piano VEX525
      11100731
    • Aldes
      Kit filtri F9 per piano VEX525
      11100739
    • Sensore di CO2
      Sensore di CO2
      11017090
    • Aldes
      Visiera parapioggia VEX525
      11069033
    • Raccordo flessibile di trasformazione rettangolare/circolare D355 VEX525
      Raccordo flessibile di trasformazione rettangolare/circolare D355 VEX525
      11069049
    • Aldes
      Parte rigida di trasformazione VEX525
      11069041
    • Aldes
      Serranda motorizzata on/off VEX525
      11069017
    • Aldes
      11069100
    • Raccordo flessibile rettangolare 510x310 mm VEX525
      Raccordo flessibile rettangolare 510x310 mm VEX525
      11069089
  • VEX530
    VEX530
    11061079
    • Aldes
      Filtro F7 piano VEX430/630an 640ae 530
      11069058
    • Aldes
      Kit filtri G4 piano VEX630an 640ae 430/530
      11069066
    • Aldes
      Kit pre-filtro G4 piano VEX530
      11069082
    • Aldes
      11100554
    • Aldes
      Kit filtri F9 piano VEX530/VEX630
      11100740
    • Sensore di CO2
      Sensore di CO2
      11017090
    • Aldes
      Visiera parapioggia VEX530
      11069034
    • Raccordo flessibile di trasformazione rettangolare/circolare D355 VEX430/530
      Raccordo flessibile di trasformazione rettangolare/circolare D355 VEX430/530
      11069050
    • Aldes
      Raccordo rigido di trasformazione rettangolare/circolare VEX530
      11069042
    • Serranda motorizzata on/off VEX430, VEX530 e VEX640
      Serranda motorizzata on/off VEX430, VEX530 e VEX640
      11069018
    • Aldes
      11069100
    • Raccordo flessibile rettangolare VEX430 VEX530
      Raccordo flessibile rettangolare VEX430 VEX530
      11069090
  • VEX520
    VEX520
    11069001
    • Aldes
      Kit filtro F7 piano VEX420/520
      11069056
    • Aldes
      Kit filtri G4 per VEX420/520 a piani
      11069064
    • Aldes
      Kit filtri F7 HE plan VEX520 AN
      11069072
    • Aldes
      Kit pre-filtro G4 a pannello VEX520 prodotto prima del 21-02-18
      11069080
    • Aldes
      Kit filtri F9 piano VEX520
      11100738
    • Aldes
      KIT FILTRO M5 PIANO VEX420/520 EMB
      11100553
    • Sensore di CO2
      Sensore di CO2
      11017090
    • Aldes
      Visiera parapioggia VEX520
      11069032
    • Raccordo flessibile di trasformazione rettangolare/circolare D315 VEX40 / VEX520
      Raccordo flessibile di trasformazione rettangolare/circolare D315 VEX40 / VEX520
      11069048
    • Aldes
      Serranda motorizzata on/off VEX420/520
      11069016
    • Aldes
      Raccordo rigido di trasformazione rettangolare/circolare VEX520
      11069040
    • Aldes
      11069100
    • Raccordo flessibile rettangolare 410x310 mm VEX420 e VEX520
      Raccordo flessibile rettangolare 410x310 mm VEX420 e VEX520
      11069088
  • VEX525
    VEX525
    11069002
    • Aldes
      Kit filtro F7 piano VEX525
      11069057
    • Aldes
      Kit filtri G4 piano VEX525
      11069065
    • Aldes
      Kit filtri F7 HE per piano VEX525 AN
      11069073
    • Aldes
      Kit pre-filtro G4 piano VEX525 prodotto prima del 21/02/2018
      11069081
    • Aldes
      Kit filtri M5 per piano VEX525
      11100731
    • Aldes
      Kit filtri F9 per piano VEX525
      11100739
    • Sensore di CO2
      Sensore di CO2
      11017090
    • Aldes
      Visiera parapioggia VEX525
      11069033
    • Raccordo flessibile di trasformazione rettangolare/circolare D355 VEX525
      Raccordo flessibile di trasformazione rettangolare/circolare D355 VEX525
      11069049
    • Aldes
      Serranda motorizzata on/off VEX525
      11069017
    • Aldes
      Parte rigida di trasformazione VEX525
      11069041
    • Aldes
      11069100
    • Raccordo flessibile rettangolare 510x310 mm VEX525
      Raccordo flessibile rettangolare 510x310 mm VEX525
      11069089
  • VEX530
    VEX530
    11069003
    • Aldes
      Filtro F7 piano VEX430/630an 640ae 530
      11069058
    • Aldes
      Kit filtri G4 piano VEX630an 640ae 430/530
      11069066
    • Aldes
      Kit filtri F7 HE piano VEX530 AN
      11069074
    • Aldes
      Kit pre-filtro G4 piano VEX530
      11069082
    • Aldes
      11100554
    • Aldes
      Kit filtri F9 piano VEX530/VEX630
      11100740
    • Sensore di CO2
      Sensore di CO2
      11017090
    • Aldes
      Visiera parapioggia VEX530
      11069034
    • Raccordo flessibile di trasformazione rettangolare/circolare D355 VEX430/530
      Raccordo flessibile di trasformazione rettangolare/circolare D355 VEX430/530
      11069050
    • Serranda motorizzata on/off VEX430, VEX530 e VEX640
      Serranda motorizzata on/off VEX430, VEX530 e VEX640
      11069018
    • Aldes
      Raccordo rigido di trasformazione rettangolare/circolare VEX530
      11069042
    • Aldes
      11069100
    • Raccordo flessibile rettangolare VEX430 VEX530
      Raccordo flessibile rettangolare VEX430 VEX530
      11069090
  • VEX540
    VEX540
    11069004
    • Aldes
      Filtro ePM1 60% (F7) para el aire fresco VEX440/VEX640 y VEX540
      11069059
    • Aldes
      Kit filtri F7 HE piano VEX540 AN
      11069075
    • Aldes
      Kit pre-filtro G4 piana VEX540 prodotta prima del 21/02/2018
      11069083
    • Aldes
      Kit filtri F9 piano VEX540 / VEX640
      11100741
    • Aldes
      KIT FILTRO M5 PIANO VEX640 aria fresca VEX440/VEX540
      11100555
    • Aldes
      Kit filtri G4 piano VEX640an 440/540
      11069067
    • Sensore di CO2
      Sensore di CO2
      11017090
    • Aldes
      Visiera parapioggia VEX540
      11069035
    • Raccordo flessibile di trasformazione rettangolare/circolare D500 VEX440/540
      Raccordo flessibile di trasformazione rettangolare/circolare D500 VEX440/540
      11069051
    • Serranda motorizzata on/off VEX440 e VEX540
      Serranda motorizzata on/off VEX440 e VEX540
      11069019
    • Aldes
      Raccordo rigido di trasformazione rettangolare/circolare VEX540
      11069043
    • Aldes
      11069100
    • Polso morbido Pro rettangolare 610x410 mm VEX440 VEX540
      Polso morbido Pro rettangolare 610x410 mm VEX440 VEX540
      11069091
  • VEX550
    VEX550
    11069005
    • Aldes
      Kit filtri ePM1 60% (F7) piano VEX550
      11069060
    • Aldes
      Kit filtri G4 piano VEX550
      11069068
    • Aldes
      Kit filtri F7 HE VEX550 AN piano
      11069076
    • Aldes
      Kit pre-filtro G4 piano VEX550 prodotto prima del 21/02/2018
      11069084
    • Aldes
      Kit filtri F9 per piano VEX550
      11100742
    • Aldes
      Kit filtri M5 per piano VEX550
      11100732
    • Sensore di CO2
      Sensore di CO2
      11017090
    • Aldes
      Visiera parapioggia VEX550
      11069036
    • Raccordo flessibile di trasformazione rettangolare/circolare D500 VEX550
      Raccordo flessibile di trasformazione rettangolare/circolare D500 VEX550
      11069052
    • Aldes
      Serranda motorizzata on/off VEX550
      11069020
    • Aldes
      Pezzo di trasformazione rigido VEX550
      11069044
    • Aldes
      11069100
    • Raccordo flessibile rettangolare VEX550
      Raccordo flessibile rettangolare VEX550
      11069092
  • VEX560
    VEX560
    11069006
    • Aldes
      Kit filtri ePM1 60% (F7) piano VEX560
      11069061
    • Aldes
      Kit filtri G4 piano VEX560
      11069069
    • Aldes
      Kit filtri F7 HE piano VEX560 AN
      11069077
    • Aldes
      Kit pre-filtro G4 piano VEX560 prodotto prima del 21/02/2018
      11069085
    • Aldes
      Kit filtri F9 piano VEX560
      11100743
    • Aldes
      Kit filtri M5 piano VEX560
      11100733
    • Sensore di CO2
      Sensore di CO2
      11017090
    • Aldes
      Visiera parapioggiaVEX560
      11069037
    • Raccordo flessibile di trasformazione rettangolare/circolare D630 VEX560
      Raccordo flessibile di trasformazione rettangolare/circolare D630 VEX560
      11069053
    • Aldes
      Serranda motorizzata on/off VEX560
      11069021
    • Aldes
      Pezzo di trasformazione rigido VEX560
      11069045
    • Aldes
      11069100
    • Polso morbido MS Pro rettangolare 910x510 mm VEX560
      Polso morbido MS Pro rettangolare 910x510 mm VEX560
      11069093
  • VEX570
    VEX570
    11069007
    • Aldes
      Kit filtri ePM1 60% (F7) piano VEX570
      11069062
    • Aldes
      Kit filtri G4 piano VEX570
      11069070
    • Aldes
      Kit filtri F7 HE piano VEX570 AN
      11069078
    • Aldes
      Kit pre-filtro G4 piano VEX570 prodotto prima del 21/02/2018
      11069086
    • Aldes
      Kit filtri M5 piano VEX570
      11100734
    • Aldes
      Kit filtri F9 piano VEX570
      11100744
    • Sensore di CO2
      Sensore di CO2
      11017090
    • Aldes
      Visiera parapioggia VEX570
      11069038
    • Raccordo flessibile di trasformazione rettangolare/circolare D630 VEX570
      Raccordo flessibile di trasformazione rettangolare/circolare D630 VEX570
      11069054
    • Aldes
      Serranda motorizzata on/off VEX570
      11069022
    • Aldes
      Raccordo rigido di trasformazione rettangolare/circolare VEX570
      11069046
    • Aldes
      11069100
    • Raccordo flessibile rettangolare VEX570
      Raccordo flessibile rettangolare VEX570
      11069094
  • VEX580
    VEX580
    11069008
    • Aldes
      Kit filtri ePM1 60% (F7) piano VEX580
      11069063
    • Aldes
      Kit filtri G4 piano VEX580
      11069071
    • Aldes
      Kit filtri F7 HE flat VEX580 AN
      11069079
    • Aldes
      Kit pre-filtro G4 piano VEX580 prodotto prima del 21/02/2018
      11069087
    • Aldes
      Kit filtri M5 piano VEX580
      11100735
    • Aldes
      Kit filtri F9 piano VEX580
      11100745
    • Sensore di CO2
      Sensore di CO2
      11017090
    • Aldes
      Visiera parapioggia VEX580
      11069039
    • Raccordo flessibile di trasformazione rettangolare/circolare D710 VEX580
      Raccordo flessibile di trasformazione rettangolare/circolare D710 VEX580
      11069055
    • Aldes
      Serranda motorizzata on/off VEX580
      11069023
    • Aldes
      Componente di trasformazione rigida VEX580
      11069047
    • Aldes
      11069100
    • Raccordo flessibile rettangolare VEX580
      Raccordo flessibile rettangolare VEX580
      11069095
  • VEX590
    VEX590
    11069194
    • Aldes
      Filtro VEX590 EPM1 60% F7
      11061095
    • Aldes
      Filtro VEX590 grosso 65% G4
      11061093
    • Aldes
      Filtre VEX590 EPM10 50% M5
      11061094
    • Aldes
      Filtro VEX590 EPM1 90% F9
      11061097
    • Sensore di CO2
      Sensore di CO2
      11017090

Documenti

Showing 1 - y of documento
  • VEX500 Testo di capitolato
    Testi di Prescrizione
    61 Ko
  • VEX500 Manuale di installazione, uso e manutenzione
    Manuali
    1 Mo
  • VEX500 VEX500-C4 - Istruzioni per l'installazione
    Manuali
    5 Mo
  • Foglio di avvertimento del VEX-DFE
    Manuali
    242 Ko
  • Manuale d'uso di Aldes Smart Control
    Manuali
    2 Mo
  • Profilo ambientale del prodotto (PEP) VEX500
    Conformità
    2 Mo

1 software
