T.One® AquaAIR 2 - Reversibile Pompa di calore aria/aria triplo servizio

T.One® AquaAIR 2 - Reversibile

Pompa di calore aria/aria triplo servizio

Riscaldamento e raffrescamento ad aria con produzione di acqua calda sanitaria: la soluzione multifunzione connessa Aldes.

Vedi riferimenti

Scarica il file della libreria CAD

T.One® AquaAIR 2 - Reversibile

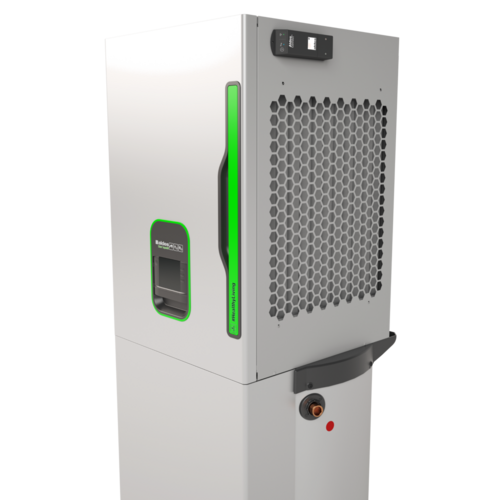

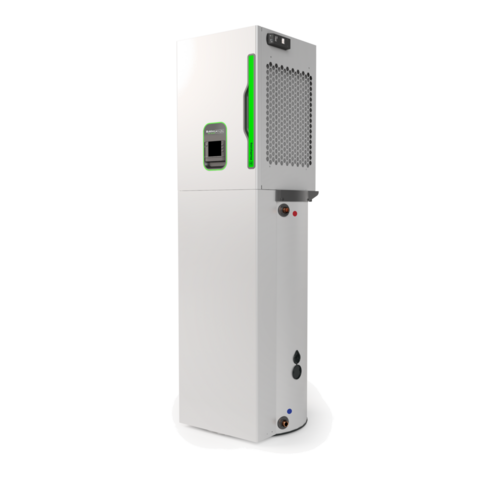

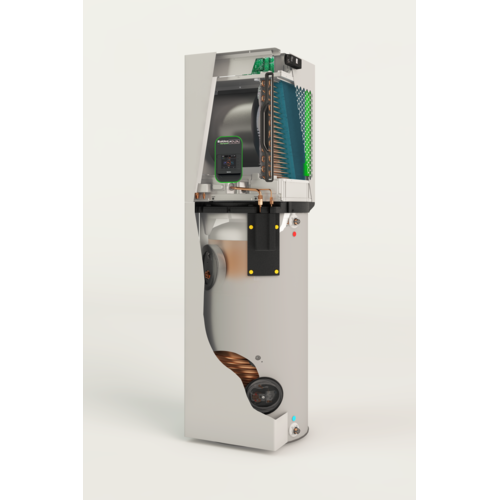

T.One® AquaAIR è un sistema di climatizzazione invernale ed estiva ad aria che integra la produzione di acqua calda sanitaria.

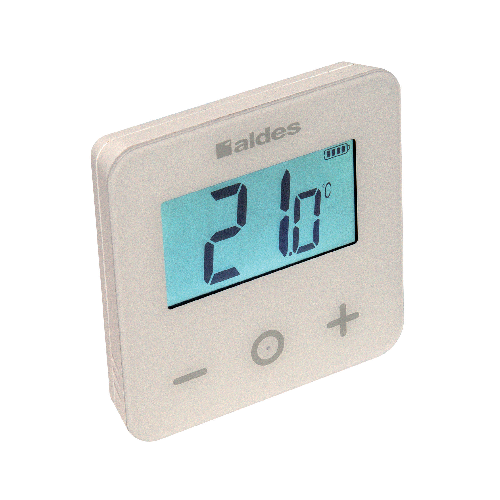

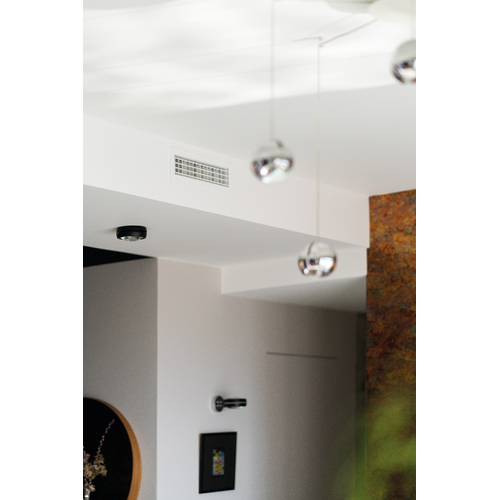

L’aria climatizzata viene distribuita nelle arie stanze attraverso un plenum di distribuzione e bocchette di diffusione motorizzate in grado di regolare la temperatura individualmente stanza per stanza grazie ai termostati senza fili Aldes.
Questa soluzione di climatizzazione è progettata per il massimo comfort acustico eliminando i rumori tipici delle altre soluzioni ad aria.

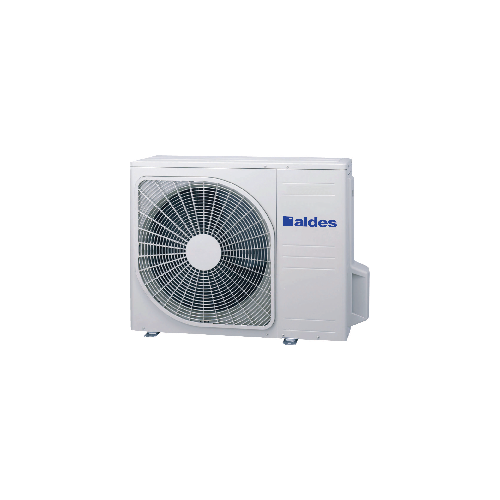

L'installazione è semplice e veloce in quanto è necessaria una sola unità esterna ed una sola unità interna.

Perché scegliere il T.One?

UN COMFORT UNICO
> Riscalda rapidamente i tuoi ambienti
> Flusso d’aria impercettibile per il cliente grazie a una velocità di diffusione inferiore a 3 m/s
> Comfort acustico: totalmente impercettibile all’orecchio
> Grande disponibilità di acqua calda sanitaria: 240L in V40

Benefici del prodotto

Massimo comfort termico e acustico: riscaldamento delle stanze ultra-rapido, diffusione dell’aria dolce e silenziosa, e grande disponibilità di acqua calda sanitaria (V40 da 240L). Velocità e semplicità di installazione: una sola unità esterna e una sola unità interna.Compatto, facilmente integrabile in un locale tecnico 650x830 (mm) Nessun terminale interno come split o termosifoni che complicano l'architettura degli interni. Sfrutta al massimo ogni spazio dell’alloggio. Monitoraggio e controllo in tempo reale su smartphone con AldesConnect® (iOS e Android).

Principi operativi

T.One® AquaAIR permette di raggiungere, in pochi minuti, una temperatura confortevole sia in riscaldamento sia in raffrescamento. Copre inoltre facilmente il fabbisogno di acqua calda di tutta la famiglia.

Caratteristiche principali

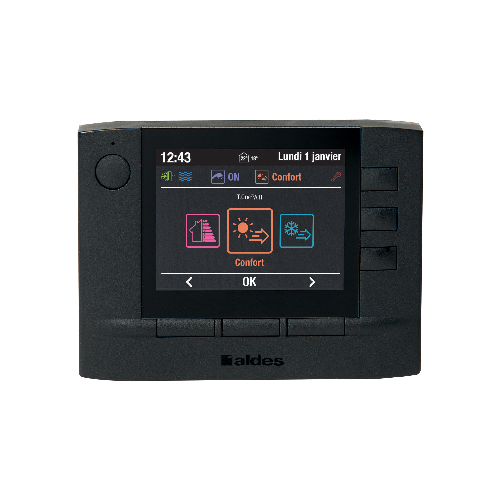

3 modelli da 4, 5 e 6 kW, Pompa di calore Aria/Aria e produzione di acqua calda sanitaria: - soluzione compatta: una unità esterna e una unità interna con accumulo sanitario integrato, - è necessaria una sola linea frigorifera, - alimentazioni elettriche monofase 230 V, 50 Hz. Comando remoto di controllo filare di serie, prevedere un termostato radio senza fili per ogni ambiente, distribuzione dell’aria tramite plenum a tenuta e isolato, diffusione dell’aria tramite bocche motorizzate, Batteria elettrica da 1,5 kW di serie e una batteria di riscaldamento elettrica opzionale da 1,5 kW per lo scambiatore d’aria, Modem USB AldesConnect® Box in opzione per gestione via app.

Specifiche tecniche

prodotto contenente un gas serra fluorurato : - tipo di gas : R32 (PRG = 675).

Posa in opera

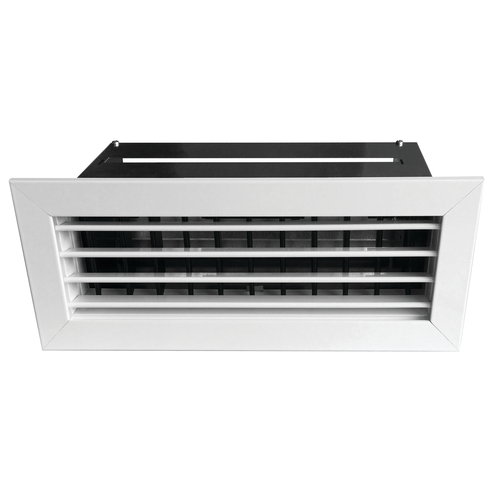

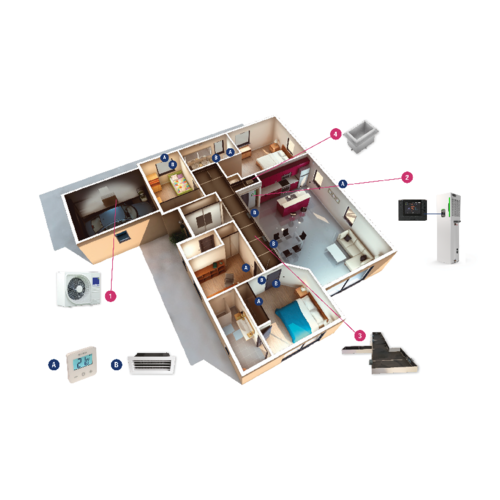

posizionamento a pavimento dell’unità interna in volume riscaldato (ripostiglio tecnico), connessioni frigorifere, idrauliche ed elettriche sul lato frontale, connessione del modem AldesConnect® Box sulla porta USB, distribuzione dell’aria tramite un plenum stagno e isolato, immissione dell'aria nella parte superiore dell'unità interna diffusione dell’aria tramite bocche motorizzate, gestione della temperatura zona per zona mediante termostati senza fili, comando centralizzato filare per le impostazioni di funzionamento e programmazione oraria.

Riferimenti	Carico di fluido (g)	Complemento di carico (g/m)	Setpoint ACS (°C)	Dislivello max unità esterna al di sopra / al di sotto (m)	Lunghezza di collegamento frigo max (m)	Lunghezza di collegamento frigo min (m)	Intervallo di funzionamento della temperatura esterna modo caldo (°C)	Intervallo di funzionamento della temperatura esterna modo freddo (°C)	Soglia del complemento di carico (m)	Intervallo di funzionamento della temperatura esterna modo ACS Min/Max (°C)	Volume di stoccaggio del boiler (L)	Volume massimo di acqua calda utilizzabile (V40) (L)	Dimensione	Tipo di fluido	Tipo di funzionamento della PDC
35001388 - T.One® AquaAIR 04 REV (KIT UI)	1300	20	53	20/20	30	5	-20°C/+20°C	-15°C/+43°C	15	-5°C/+30°C	180	240	4 kW	R32	Alternato
35001389 - T.One® AquaAIR 05 REV (KIT UI)	1300	20	53	20/20	30	5	-20°C/+20°C	-15°C/+43°C	15	-5°C/+30°C	180	240	5 kW	R32	Alternato
35001390 - T.One® AquaAIR 06 REV (KIT UI)	1300	20	53	20/20	30	5	-20°C/+20°C	-15°C/+43°C	15	-5°C/+30°C	180	240	6 kW	R32	Alternato

H (mm)	L (mm)	P (mm)	Diametro frigorifero liquido gas (pollice)	Peso netto unità esterna (kg)	Peso netto unità interna (kg)	Peso netto unità superiore + boiler (kg)
1976	590	592	1/4;1/2	46	41	126

Riferimenti	Intervallo della portata d'aria (m³/h)	Pressione acustica disponibile (min/max) (Pa)
35001388 - T.One® AquaAIR 04 REV (KIT UI)	100/1000	10/50
35001389 - T.One® AquaAIR 05 REV (KIT UI)	100/1000	10/50
35001390 - T.One® AquaAIR 06 REV (KIT UI)	100/1200	10/50

Riferimenti	Pressione acustica unità esterna (a 4 m in campo libero) (dB(A))
35001388 - T.One® AquaAIR 04 REV (KIT UI)	37
35001389 - T.One® AquaAIR 05 REV (KIT UI)	37
35001390 - T.One® AquaAIR 06 REV (KIT UI)	39

Riferimenti	COP_ACS in ciclo L di estrazione NF EN 16147	COP a -7 °C/+20 °C	COP a +7 °C/+20 °C	Durata di preriscaldamento ACS (h:mn)	EER (+35 °C/+27 °C)	Potenza assorbita (+35 °C/+27 °C) (kW)	Potenza di riserva (Pes) (W)	Potenza frigorifera resa (+35 °C/+27 °C) (kW)	Potenza nominale assorbita (-7 °C/+20 °C) (kW)	Potenza nominale assorbita (+7 °C/+20 °C) (kW)	Potenza nominale calorifera resa (-7 °C/+20 °C) (kW)	Potenza nominale calorifera resa (+7 °C/+20 °C) (kW)	SCOP (Clima medio)	SEER (Clima medio)	Tasso (parte della potenza elettrica degli ausiliari nella potenza totale) (%)
35001388 - T.One® AquaAIR 04 REV (KIT UI)	3,3	3	4,92	02:00	4	1	27	4	1.27	0.81	3.8	4	4,4	6,29	0.62
35001389 - T.One® AquaAIR 05 REV (KIT UI)	3,3	2,85	4,55	02:00	3,9	1.15	27	4.5	1.61	1.05	4.6	4.8	4,33	6,23	0.47
35001390 - T.One® AquaAIR 06 REV (KIT UI)	3,3	2,6	4,15	02:00	3,8	1.32	27	5	2.12	1.45	5.5	6	4,19	6,18	0.35

Tensione (V)	Intensità di protezione integrazione elettrica (A)	Intensità di protezione unità esterna curva D (A)	Potenza integrazione elettrica riscaldamento (W)	Potenza elettrica ausiliaria ACS (W)	Potenza in standby (Psb) (W)	Sezione d’alimentazione elettrica integrazione elettrica (n. x mm²)	Sezione d’alimentazione elettrica unità esterna (n. x mm²)	Sezione di collegamento elettrico unità int./est. (n. x mm²)
230	20	16	1500	1500	5	3G2,5	3G2,5	4G1,5

Classe energetica ErP - Acqua calda sanitaria : A+
N° di scheda CEE 1 : BAR-TH-129

Riferimenti	Lrcontmin / CcpLRcontmin - in riscaldamento (valori certificati)	Classe energetica ErP (ACS)	Classe energetica ErP - Riscaldamento	Classe energetica ErP (Raffrescamento)
35001388 - T.One® AquaAIR 04 REV (KIT UI)	0,40/1,12	A+	A+	A++
35001389 - T.One® AquaAIR 05 REV (KIT UI)	0,33/1,21	A+	A+	A++
35001390 - T.One® AquaAIR 06 REV (KIT UI)	0,27/1,33	A+	A+	A++
