Serie SC 101 - acciaio
Griglia a muro
Serie SC 101 - acciaio
Griglia a muro

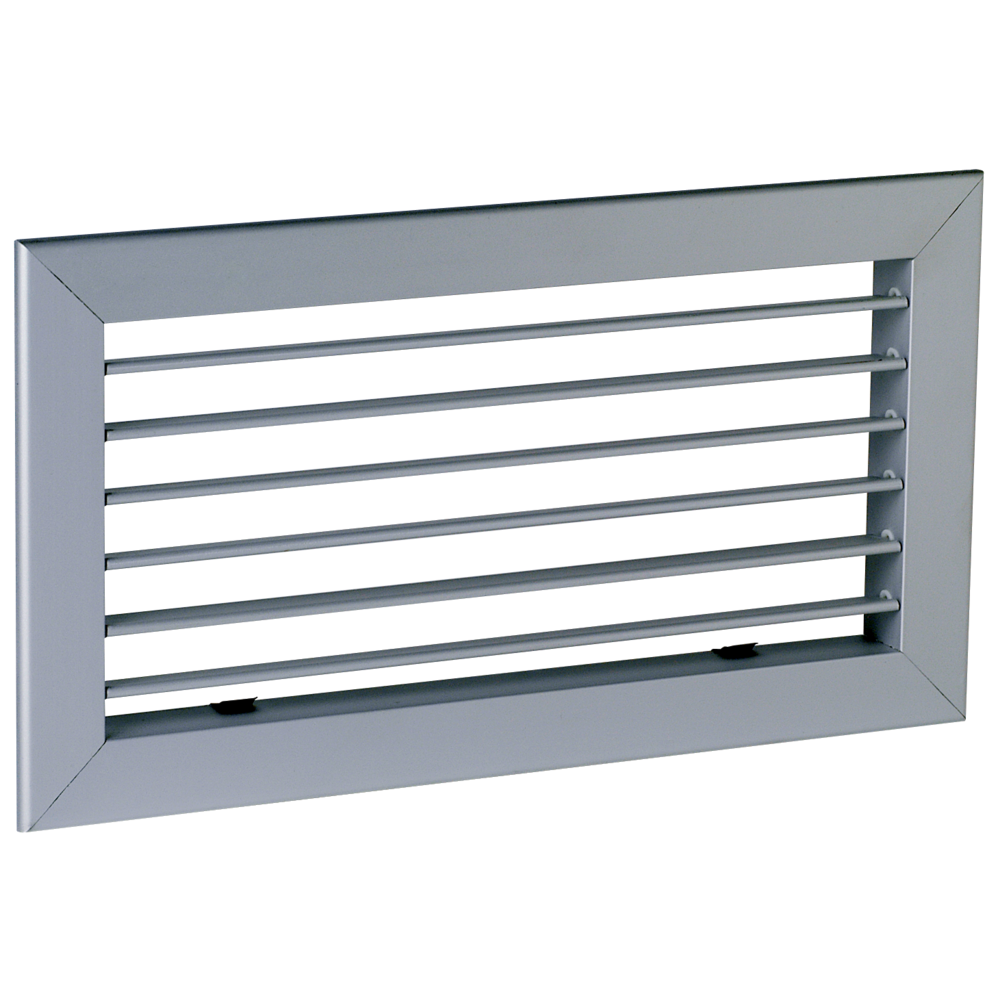

Bocchetta di estrazione rettangolare in acciaio con verniciatura epossidica RAL 9010. Singolo filare di alette mobili regolabili singolarmente.
Serie SC 101 - acciaio
Bocchetta di estrazione rettangolare in acciaio con verniciatura epossidica RAL 9010. Singolo filare di alette mobili regolabili singolarmente.
Alette orizzontali distanziate 20 mm.
Alette orizzontali distanziate 20 mm.
Benefici del prodotto
- alette regolabili
- fissaggio con clips
- facile da montare / smontare
Bocchetta di estrazione rettangolare in acciaio con verniciatura epossidica RAL 9010. Singolo filare di alette mobili regolabili singolarmente.
Alette orizzontali distanziate 20 mm. Dimensioni disponibili da 200x100 a 1000x300 (BxH). Altre misure e verniciature RAL su richiesta.
Bocchetta di estrazione rettangolare in acciaio con verniciatura epossidica RAL 9010. Singolo filare di alette mobili regolabili singolarmente.
Alette orizzontali distanziate 20 mm.
- acciaio con verniciatura epossidica RAL 9010
- alette orizzontali mobili, regolabili singolarmente, distanziate di 20 mm
- accessorio controquadro F4 per installazione a canale o a parete
- accessorio plenum con attacco laterale o posteriore, versione isolata
- montaggio a muro,
- fissaggio F3 non a vista con clip a frizione.
| Riferimenti | Materiale principale | Tipo di finitura | Colore |
|---|---|---|---|
| 11002020 - SC 101 | Alluminio |
||
| 11050020 - SC101 F3 200X100 | Alluminio |
Vernice epossidica |
Bianco |
| 11050025 - SC101 F3 250X150 | Alluminio |
Vernice epossidica |
Bianco |
| 11050026 - SC101 F3 300X150 | Alluminio |
Vernice epossidica |
Bianco |
| 11050027 - SC101 F3 400X150 | Alluminio |
Vernice epossidica |
Bianco |
| 11050030 - SC101 F3 400X200 | Alluminio |
Vernice epossidica |
Bianco |
| 11050034 - SC101 F3 600X300 | Alluminio |
Vernice epossidica |
Bianco |
| 11050023 - Griglia di ripresa in acciaio SC 101 fissaggio con clip 400x100 | Alluminio |

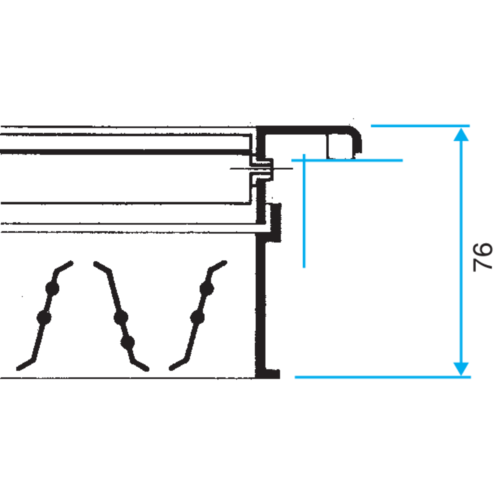

| Riferimenti | H (mm) | L (mm) |
|---|---|---|
| 11002020 - SC 101 | ||
| 11050020 - SC101 F3 200X100 | 100 |
200 |
| 11050025 - SC101 F3 250X150 | 150 |
250 |
| 11050026 - SC101 F3 300X150 | 150 |
300 |
| 11050027 - SC101 F3 400X150 | 150 |
400 |
| 11050030 - SC101 F3 400X200 | 200 |
400 |
| 11050034 - SC101 F3 600X300 | 300 |
600 |
| 11050023 - Griglia di ripresa in acciaio SC 101 fissaggio con clip 400x100 |
| Riferimenti | Portata comfort per Lw < NR 25 (m³/h) |
|---|---|
| 11002020 - SC 101 | |
| 11050020 - SC101 F3 200X100 | 200 |
| 11050025 - SC101 F3 250X150 | 370 |
| 11050026 - SC101 F3 300X150 | 450 |
| 11050027 - SC101 F3 400X150 | 700 |
| 11050030 - SC101 F3 400X200 | 800 |
| 11050034 - SC101 F3 600X300 | 1700 |
| 11050023 - Griglia di ripresa in acciaio SC 101 fissaggio con clip 400x100 |
