Serie SR 143 - acciaio
Valvole con tappo a vite
Serie SR 143 - acciaio
Valvole con tappo a vite

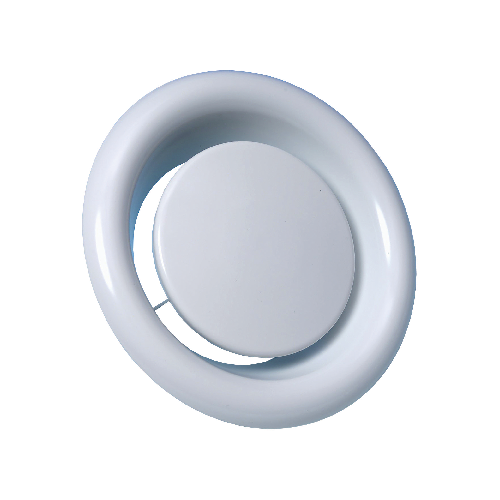

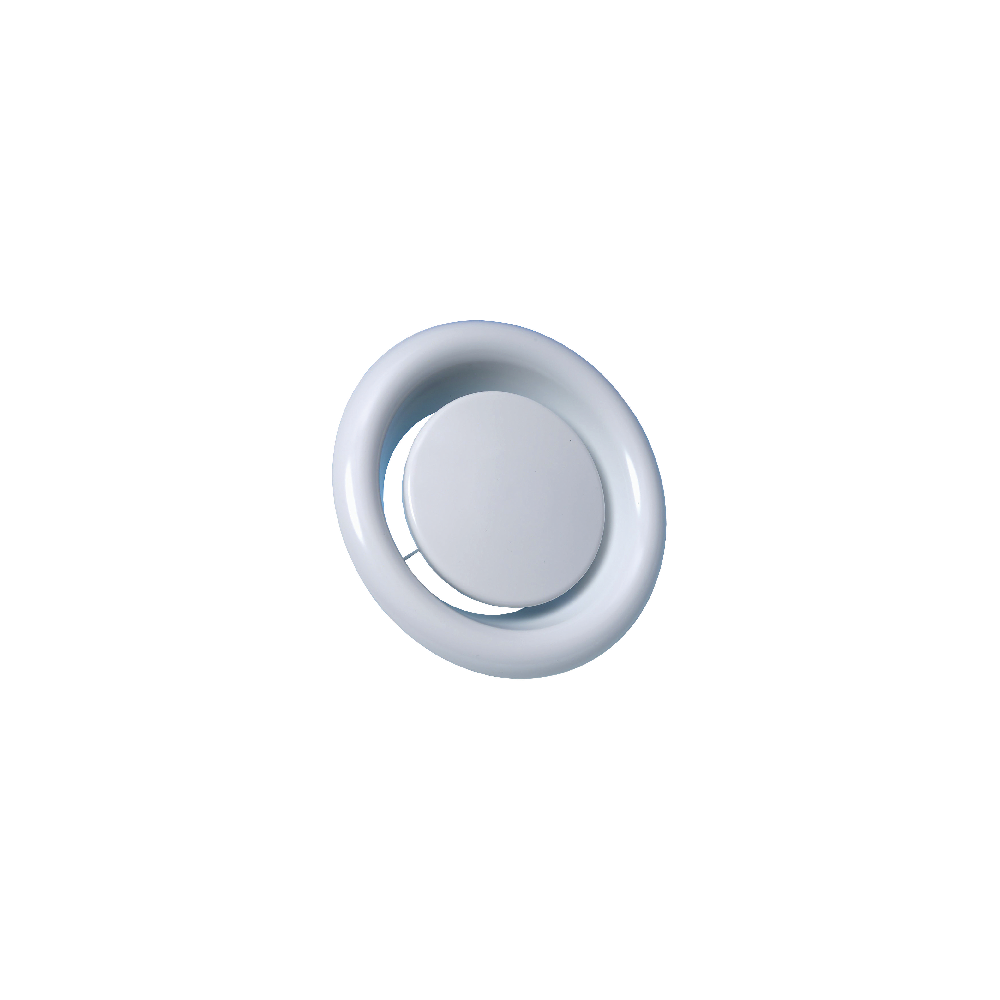

Bocchetta di estrazione e immssione circolare in acciaio verniciata RAL 9010 sat 30% con valvola di regolazione tappo a vite.
Serie SR 143 - acciaio
Bocchetta di estrazione e immssione circolare in acciaio verniciata RAL 9010 sat 30% con valvola di regolazione tappo a vite. Disponibile nei diametri 100, 125, 160 e 200 con manichetta di collegamento circolare e guarnizione di tenuta.
Benefici del prodotto
- Design industriale
- Semplicità di installazione
- Regolazione della portata
Bocchetta di estrazione e immssione circolare in acciaio verniciata RAL 9010 sat 30% con valvola di regolazione tappo a vite. Disponibile nei diametri 100, 125, 160 e 200 con manichetta di collegamento circolare e guarnizione di tenuta.
- finitura in tinta epossidica, bianco RAL 9010
- manichetta di collegamento con condotto rigido o flessibile con fissaggio tramite clip
- guarnizione di tenuta per evitare trafilamenti
- installazione a parete o a soffitto
- progettata sia per l'immssione che per l'estrazione con regolazione della portata
- fissaggio tramite molle a frizione oppure con manichetta in opzione
- montaggio a muro o a soffitto,
- fissaggio direttamente nel condotto mediante manicotto di raccordo.
| Riferimenti | Materiale principale |
|---|---|
| 11052226 - SR 143 D100 | |
| 11052227 - SR 143 D125 | |
| 11052228 - SR 143 D160 | |
| 11052229 - SR 143 D200 | Acciaio |
| 11052225 | Acciaio |
| Riferimenti | L (mm) | L1 (mm) | L2 (mm) | P1 (mm) | Ø A (mm) | Ø D (mm) | Ø raccordo (mm) |
|---|---|---|---|---|---|---|---|
| 11052226 - SR 143 D100 | 40 |
50 |
130 |
90 |
100 |
132 |
100 |
| 11052227 - SR 143 D125 | 46 |
50 |
130 |
96 |
125 |
163 |
125 |
| 11052228 - SR 143 D160 | 54 |
50 |
130 |
104 |
160 |
193 |
160 |
| 11052229 - SR 143 D200 | 64 |
50 |
130 |
114 |
200 |
245 |
200 |
| 11052225 | 37 |
50 |
130 |
87 |
80 |
112 |
D80 |
| Riferimenti | Portata comfort (m³/h) per Lw < NR 30 |
|---|---|
| 11052226 - SR 143 D100 | 80 |
| 11052227 - SR 143 D125 | 100 |
| 11052228 - SR 143 D160 | 150 |
| 11052229 - SR 143 D200 | 190 |
| 11052225 |
