ISONE® 2.1 circolare Serrande tagliafuoco

ISONE® 2.1 circolare

Serrande tagliafuoco

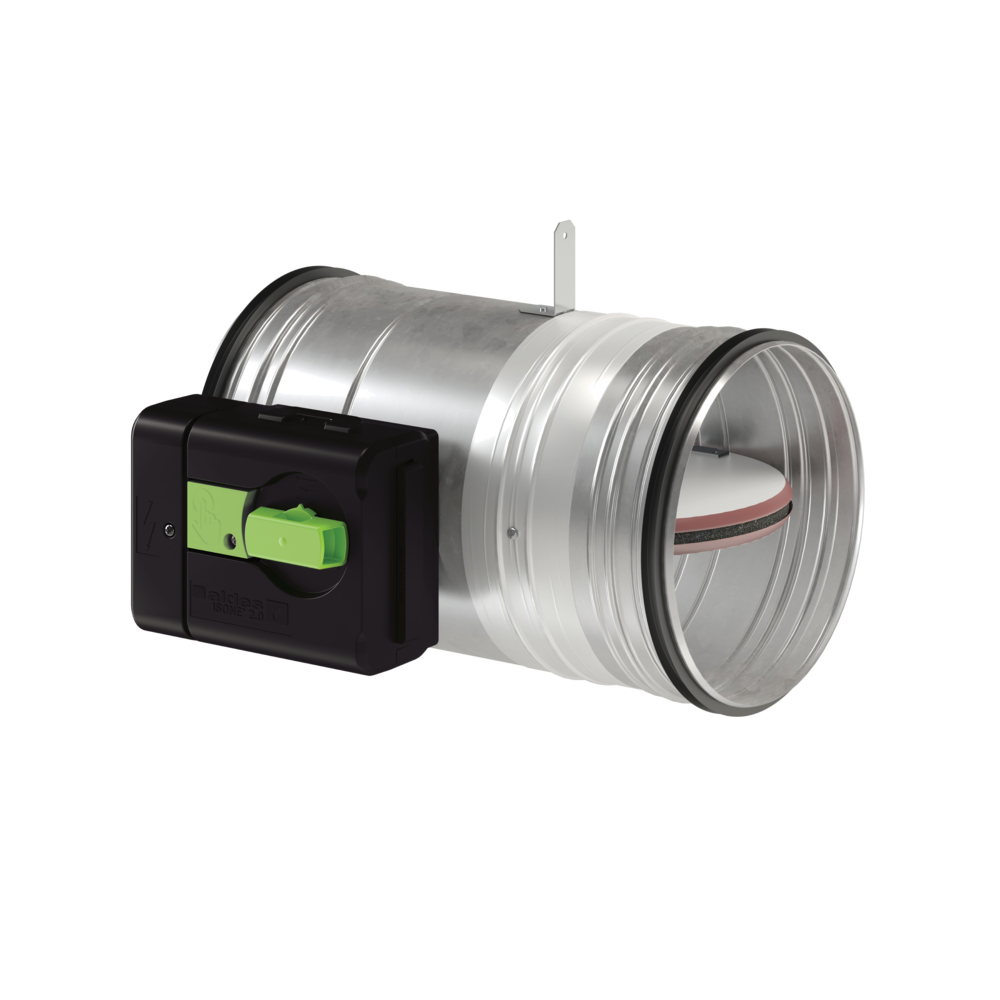

Serranda tagliafuoco circolare con meccanismo ISONE®
Sgancio con termofusibile 70°C, riarmo manuale e contatto di fine corsa di serie; in opzione sgancio elettromagnetico 24/48V ad interruzione o emissione di corrente, riarmo motorizzato.
Scarica il file della libreria CAD
ISONE® 2.1 circolare
Serrande tagliafuoco per ripristinano il grado di resistenza al fuoco delle pareti attraversate da un condotto di ventilazione.
Dotate di serie di fusibile termico di attivazione a 70°C, riarmo manuale e contatto di fine corsa.
In opzione è disponibile lo sgancio elettromagnetico a 24/48V DC ad emissione o interruzione di corrente, e il motore di riarmo 24/48V AC/DC.
Grazie al meccanismo ISONE® è possibile installare gli accessori individualmente e con la serranda installata.
Grado di resistenza al fuoco EI 120 minuti su tutte le pareti di uso comune.
ISONE® 2.1 circolare

Benefici del prodotto

  • Un unico modello di serranda per tutti i tipi di parete
  • Maniglia ergonomica per un rapido riarmo manuale
  • Perno in acciaio inossidabile per ambienti corrosivi (opzione)
  • Scatola di comando remota da 0,7 m o 3 m (opzione)
  • Applicazione Aldes SecurONE per la raccolta e la condivisione dei dati di funzionamento della serranda
  • Meccanismo ISONE® per installare gli accessori individualmente e con la serranda installata
  • In posizione di attesa la serranda è aperta.
  • Si apre su ordine del CMSI o del termofusibile e passa così in posizione di sicurezza (chiusa).
  • Può essere riarmata a distanza grazie al servomotore.
    • Certificato e conforme alla NF S 61937-5 e NF537
    • Marchiato CE secondo EN 15650: 1812-CPR-1837
    • Classe di tenuta C secondo EN 1751 come standard
    • EI 120 S -500 Pa su parete e soffitto in cemento, calcestruzzo cellulare,
  • Meccanismo 100% evolutivo
  • Un’unica serranda adattabile a tutte le pareti
  • Installazione su tramezzo leggero
  • Maniglia di riarmo che indica la posizione della serranda
  • Ampia scatola di collegamento elettrico
  • Asse inox opzionale per ambienti corrosivi
  • Scatola di comando remota in opzione
  • Basse perdite di carico
  • Installazione senza ancoraggio su tramezzo leggero
  • Montaggio in incasso su:
    • Muro/soletta in calcestruzzo e calcestruzzo cellulare
    • Muro pannelli di cartongesso
    • Lastre di cartongesso tipo A (1h) tipo F (2h)
  • Montaggio offset su PROMAT / GEOSTAF
  • Posizionamento su tramezzi leggeri grazie alle staffe per l’installazione
  • EXAP EN 15882-2:2015, regole X.45 e X.46: misure di riserva estese
  • Durante la posa in opera, rispettare i rapporti di classificazione al fuoco
Riferimenti Sezione di passaggio d'aria libera (dm²)
11043130 - ISONE®2.1 circolare Ø 100 mm

0,51

11043131 - ISONE®2.1 circolare Ø 125 mm

0,89

11043132 - ISONE®2.1 circolare Ø 160 mm

1,57

11043133 - ISONE®2.1 circolare Ø 200 mm

2,59

11043134 - ISONE®2.1 circolare Ø 250 mm

4,22

11043135 - ISONE®2.1 circolare Ø 315 mm

6,93

11043136 - ISONE®2.1 circolare Ø 355 mm

8,72

11043137 - ISONE®2.1 circolare Ø 400 mm

11,24

11043138 - ISONE®2.1 circolare Ø 450 mm

14,41

11043139 - ISONE®2.1 circolare Ø 500 mm

17,97

11043140 - ISONE®2.1 circolare Ø 560 mm

31,96

11043141 - ISONE®2.1 circolare Ø 630 mm

38,75

11043142 - ISONE®2.1 circolare Ø 710 mm

49,36

11043143 - ISONE®2.1 circolare Ø 800 mm

62,82

11043144 - ISONE®2.1 circolare Ø 900 mm

79,68

> ISONE®2.1 PM : D100 a D500 > ISONE®2.1 GM : D560 a D900

ISONE® 2.1 circolare ISONE® 2.1 circolare
Riferimenti A (mm) B (mm) C (°) D (°) J (mm) K (mm) L (mm) Ø (mm) Ø D (mm) Peso (kg)
11043130 - ISONE®2.1 circolare Ø 100 mm

97

70

45

18



420

100

100

1,8

11043131 - ISONE®2.1 circolare Ø 125 mm

97

70

32

8



420

125

125

2,2

11043132 - ISONE®2.1 circolare Ø 160 mm

97

70

15



420

160

160

2,8

11043133 - ISONE®2.1 circolare Ø 200 mm

97

70



420

200

200

3,5

11043134 - ISONE®2.1 circolare Ø 250 mm

97

70



420

250

250

3,7

11043135 - ISONE®2.1 circolare Ø 315 mm

127

40



420

315

315

5,6

11043136 - ISONE®2.1 circolare Ø 355 mm

127

40



420

355

355

7,6

11043137 - ISONE®2.1 circolare Ø 400 mm

127

40



420

400

400

8,4

11043138 - ISONE®2.1 circolare Ø 450 mm

127

40



420

450

450

9,1

11043139 - ISONE®2.1 circolare Ø 500 mm

127

40



420

500

500

10,3

11043140 - ISONE®2.1 circolare Ø 560 mm

202

665



560

560

25,6

11043141 - ISONE®2.1 circolare Ø 630 mm

254

735



630

630

32,3

11043142 - ISONE®2.1 circolare Ø 710 mm

279

805



710

710

38

11043143 - ISONE®2.1 circolare Ø 800 mm

329

905



800

800

45,5

11043144 - ISONE®2.1 circolare Ø 900 mm

379

1005



900

900

54,5

Riferimenti Perdita di carico a 2 m/s (Pa) Perdita di carico a 4 m/s (Pa) Perdita di carico a 6 m/s (Pa) Perdita di carico a 8 m/s (Pa) Perdita di carico a 10 m/s (Pa) Perdita di carico a 12 m/s (Pa)
11043130 - ISONE®2.1 circolare Ø 100 mm

3

10

22

39

61

87

11043131 - ISONE®2.1 circolare Ø 125 mm

2

7

15

27

41

58

11043132 - ISONE®2.1 circolare Ø 160 mm

2

5

11

19

30

42

11043133 - ISONE®2.1 circolare Ø 200 mm

2

5

10

17

26

37

11043134 - ISONE®2.1 circolare Ø 250 mm

1

4

8

13

20

29

11043135 - ISONE®2.1 circolare Ø 315 mm

1

4

8

13

20

28

11043136 - ISONE®2.1 circolare Ø 355 mm

1

4

7

12

18

25

11043137 - ISONE®2.1 circolare Ø 400 mm

1

3

7

11

16

23

11043138 - ISONE®2.1 circolare Ø 450 mm

1

3

6

9

14

19

11043139 - ISONE®2.1 circolare Ø 500 mm

1

3

5

8

13

18

11043140 - ISONE®2.1 circolare Ø 560 mm

1

2

5

9

14

21

11043141 - ISONE®2.1 circolare Ø 630 mm

1

4

8

15

23

34

11043142 - ISONE®2.1 circolare Ø 710 mm

1

3

7

12

18

26

11043143 - ISONE®2.1 circolare Ø 800 mm

1

2

5

8

13

19

11043144 - ISONE®2.1 circolare Ø 900 mm

1

2

5

8

13

18

  • Numero verbale CE  :  1812-CPR-1837

  • 1: montaggio su parete in calcestruzzo EI120
  • 2: montaggio su soffitto in calcestruzzo EI120
  • 3: montaggio su parete leggera EI120 con solette aggiuntive
  • 4: montaggio su cartongesso EI120 con solette aggiuntive
  • 5: montaggio su parete leggera EI60 con cantoniera post montaggio

Codici prodotti e accessori

  • ISONE®2.1 circolare Ø 100 mm
    ISONE®2.1 circolare Ø 100 mm
    11043130
  • ISONE®2.1 circolare Ø 125 mm
    ISONE®2.1 circolare Ø 125 mm
    11043131
  • ISONE®2.1 circolare Ø 160 mm
    ISONE®2.1 circolare Ø 160 mm
    11043132
  • ISONE®2.1 circolare Ø 200 mm
    ISONE®2.1 circolare Ø 200 mm
    11043133
  • ISONE®2.1 circolare Ø 250 mm
    ISONE®2.1 circolare Ø 250 mm
    11043134
  • ISONE®2.1 circolare Ø 315 mm
    ISONE®2.1 circolare Ø 315 mm
    11043135
  • ISONE®2.1 circolare Ø 355 mm
    ISONE®2.1 circolare Ø 355 mm
    11043136
  • ISONE®2.1 circolare Ø 400 mm
    ISONE®2.1 circolare Ø 400 mm
    11043137
  • ISONE®2.1 circolare Ø 450 mm
    ISONE®2.1 circolare Ø 450 mm
    11043138
  • ISONE®2.1 circolare Ø 500 mm
    ISONE®2.1 circolare Ø 500 mm
    11043139
  • ISONE®2.1 circolare Ø 560 mm
    ISONE®2.1 circolare Ø 560 mm
    11043140
  • ISONE®2.1 circolare Ø 630 mm
    ISONE®2.1 circolare Ø 630 mm
    11043141
  • ISONE®2.1 circolare Ø 710 mm
    ISONE®2.1 circolare Ø 710 mm
    11043142
  • ISONE®2.1 circolare Ø 800 mm
    ISONE®2.1 circolare Ø 800 mm
    11043143
  • ISONE®2.1 circolare Ø 900 mm
    ISONE®2.1 circolare Ø 900 mm
    11043144
