ISONE® 2.1 Europe circolare Serrande tagliafuoco

ISONE® 2.1 Europe circolare

Serrande tagliafuoco

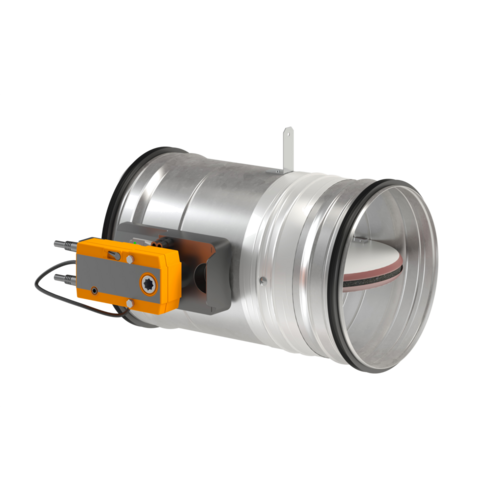

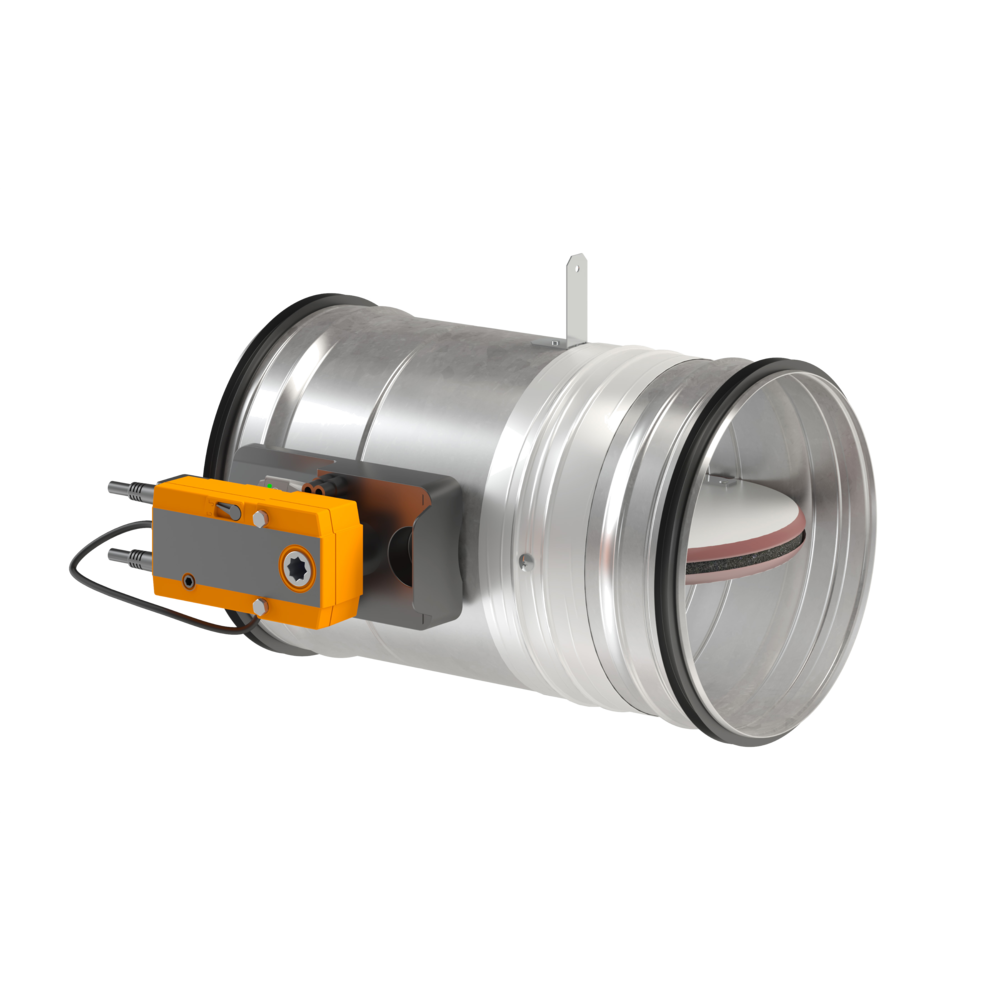

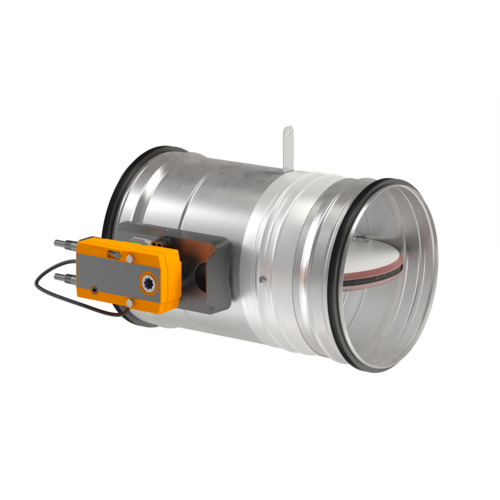

Serranda tagliafuoco circolare con meccanismo Belimo
Sgancio elettromagnetico a 24 o 230V, riarmo motorizzato, contatti di inizo e fine corsa.
Scarica il file della libreria CAD
ISONE® 2.1 Europe circolare
Serrande tagliafuoco per ripristinano il grado di resistenza al fuoco delle pareti attraversate da un condotto di ventilazione.
Dotate di fusibile termoelettrico, contatto di inizio e fine corsa, sgancio elettromagnetico a 24 o 230V ad emissione o interruzione di corrente, motore di riarmo Belimo.
Grado di resistenza al fuoco EI 120 minuti su tutte le pareti di uso comune.
ISONE® 2.1 Europe circolare

Benefici del prodotto

  • - Unico modello di valvola per tutti i divisori: facile da scegliere - Maniglia ergonomica per il ripristino rapido: 2 secondi sono sufficienti - Asse inox opzionale per ambienti difficili - Scatola di controllo remota opzionale, 0,7 m o 3 m - Applicazione ALDES SecurONE per la raccolta e la condivisione dei dati della valvola - Meccanismo unico, dalla valvola più semplice alla più attrezzata: facile da scegliere, installare e mantenere - Collegamento BELIMO 24 V compatibile con i moduli MODBUS
  • In posizione di attesa la serranda è aperta.
  • Si apre su ordine del CMSI o del termofusibile e passa così in posizione di sicurezza (chiusa).
  • Può essere riarmata a distanza grazie al servomotore.
  • Certificato e conforme alla NF S 61937-5 e NF537
  • Marcatura CE secondo EN 15650: 1812-CPR-1837
  • Impermeabilizzazione di classe C secondo EN 1751 come standard
  • EI 120 S - 500Pa su parete e solaio in cemento, calcestruzzo cellulare, cartongesso tipo F, montaggio compensato PROMAT/Geostaff
  • EXAP EN 15882-2:2015: regole X.45 e X.46
  • Gamma da D100 mm a D630 mm
  • Certificato 150 cicli per valvole a comando automatico, 10000 cicli per valvole telecomandate
  • Meccanismo 100% adattabile
  • Valvola unica adattabile su tutte le pareti
  • Installazione su pareti leggere con cofano post montaggio
  • Maniglia di riarmo che indica la posizione della valvola
  • Ampio contenitore per il collegamento elettrico
  • Asse in acciaio inossidabile opzionale per ambienti ostili
  • Scatola di controllo remota opzionale
  • Basse perdite di carico
    • Installazione senza sigillatura su partizione leggera, anche con staffa post-montaggio
    • Montaggio a incasso su:
    • Muro/lastra di calcestruzzo e calcestruzzo cellulare
    • Parete in cartongesso
    • Cartongesso tipo A (1h) e tipo F (2h)
    • Montaggio a sporgenza su PROMAT / GEOSTAF
    • Posizionamento su partizioni leggere grazie alle staffe di installazione
    • EXAP EN 15882-2:2015, regole X.45 e X.46: dimensioni di riserva estese
    • Rispettare i report di classificazione antincendio durante l'implementazione
Riferimenti Sezione di passaggio d'aria libera (dm²)
11043145 - ISONE® 2.1 Europe circolare Ø 100 mm M

0,51

11043148 - ISONE® 2.1 Europe circolare Ø 125 mm M

0,89

11043149 - ISONE® 2.1 Europe circolare Ø 160 mm M

1,57

11043156 - ISONE® 2.1 Europe circolare Ø 200 mm M

2,59

11043157 - ISONE® 2.1 Europe circolare Ø 250 mm M

4,22

11043159 - ISONE® 2.1 Europe circolare Ø 315 mm M

6,93

11043158 - ISONE® 2.1 Europe circolare Ø 125 mm M

8,72

11043160 - ISONE® 2.1 Europe circolare Ø 400 mm M

11,24

11043166 - ISONE® 2.1 Europe circolare Ø 450 mm M

14,41

11043167 - ISONE® 2.1 Europe circolare Ø 500 mm M

17,97

11043168 - ISONE® 2.1 Europe circolare Ø 560 mm M

31,96

11043169 - ISONE® 2.1 Europe circolare Ø 630 mm M

38,75

> ISONE®2.1 PM: D100 a D500 > ISONE®2.1 GM: D560 a D630

ISONE® 2.1 Europe circolare ISONE® 2.1 Europe circolare ISONE® 2.1 Europe circolare ISONE® 2.1 Europe circolare
Riferimenti A (mm) B (mm) C (°) D (°) J (mm) K (mm) L (mm) Ø (mm) Peso (kg)
11043145 - ISONE® 2.1 Europe circolare Ø 100 mm M

97

70

45

18



100

1,8

11043148 - ISONE® 2.1 Europe circolare Ø 125 mm M

97

70

32

8



125

2,2

11043149 - ISONE® 2.1 Europe circolare Ø 160 mm M

97

70

15



160

2,8

11043156 - ISONE® 2.1 Europe circolare Ø 200 mm M

97

70



200

3,5

11043157 - ISONE® 2.1 Europe circolare Ø 250 mm M

97

70



250

3,7

11043159 - ISONE® 2.1 Europe circolare Ø 315 mm M

127

40



355

5,6

11043158 - ISONE® 2.1 Europe circolare Ø 125 mm M

127

40



315

7,6

11043160 - ISONE® 2.1 Europe circolare Ø 400 mm M

127

40



400

8,4

11043166 - ISONE® 2.1 Europe circolare Ø 450 mm M

127

40



450

9,1

11043167 - ISONE® 2.1 Europe circolare Ø 500 mm M

127

40



500

10,3

11043168 - ISONE® 2.1 Europe circolare Ø 560 mm M

202

665

605

560

25,6

11043169 - ISONE® 2.1 Europe circolare Ø 630 mm M

254

735

675

630

32,3

Riferimenti Perdita di carico a 2 m/s (Pa) Perdita di carico a 4 m/s (Pa) Perdita di carico a 6 m/s (Pa) Perdita di carico a 8 m/s (Pa) Perdita di carico a 10 m/s (Pa) Perdita di carico a 12 m/s (Pa)
11043145 - ISONE® 2.1 Europe circolare Ø 100 mm M

3

10

22

39

61

87

11043148 - ISONE® 2.1 Europe circolare Ø 125 mm M

2

7

15

27

41

58

11043149 - ISONE® 2.1 Europe circolare Ø 160 mm M

2

5

11

19

30

42

11043156 - ISONE® 2.1 Europe circolare Ø 200 mm M

2

5

10

17

26

37

11043157 - ISONE® 2.1 Europe circolare Ø 250 mm M

1

4

8

13

20

29

11043159 - ISONE® 2.1 Europe circolare Ø 315 mm M

1

4

8

13

20

28

11043158 - ISONE® 2.1 Europe circolare Ø 125 mm M

1

4

7

12

18

25

11043160 - ISONE® 2.1 Europe circolare Ø 400 mm M

1

3

7

11

16

23

11043166 - ISONE® 2.1 Europe circolare Ø 450 mm M

1

3

6

9

14

19

11043167 - ISONE® 2.1 Europe circolare Ø 500 mm M

1

3

5

8

13

18

11043168 - ISONE® 2.1 Europe circolare Ø 560 mm M

1

2

5

9

14

21

11043169 - ISONE® 2.1 Europe circolare Ø 630 mm M

1

4

8

15

23

34

  • Numero verbale CE  :  1812-CPR-1837

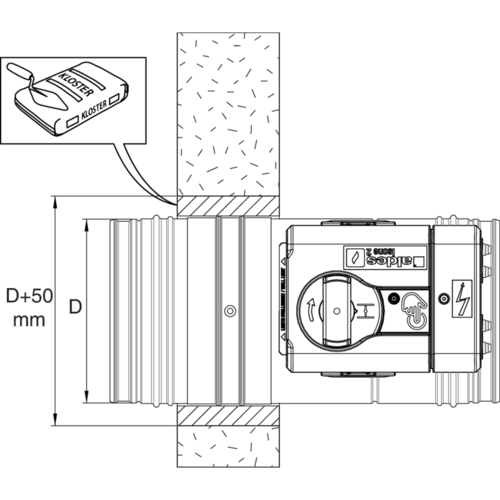

  • 1: montaggio su parete in calcestruzzo EI120
  • 2: montaggio su soffitto in calcestruzzo EI120
  • 3: montaggio su parete leggera EI120 con solette aggiuntive

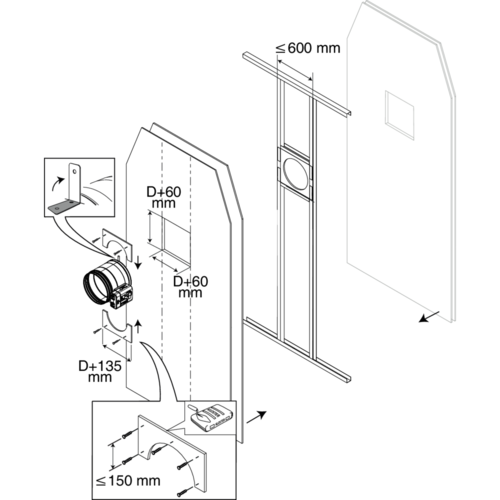

  • 4: montaggio su cartongesso EI120 con solette aggiuntive

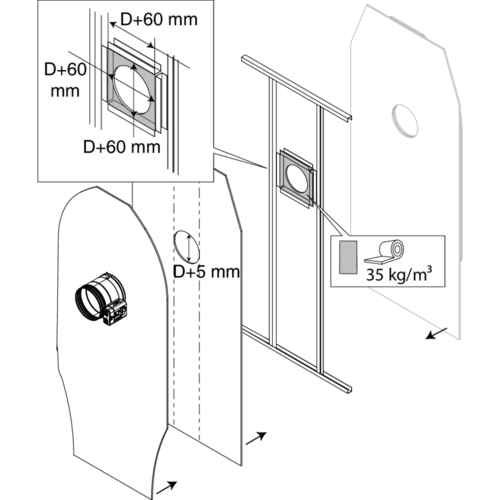

  • 5: montaggio su parete leggera EI60 con cantoniera post montaggio

Codici prodotti e accessori

  • ISONE® 2.1 Europe circolare Ø 100 mm M
    ISONE® 2.1 Europe circolare Ø 100 mm M
    11043145
  • ISONE® 2.1 Europe circolare Ø 125 mm M
    ISONE® 2.1 Europe circolare Ø 125 mm M
    11043148
  • ISONE® 2.1 Europe circolare Ø 160 mm M
    ISONE® 2.1 Europe circolare Ø 160 mm M
    11043149
  • ISONE® 2.1 Europe circolare Ø 200 mm M
    ISONE® 2.1 Europe circolare Ø 200 mm M
    11043156
  • ISONE® 2.1 Europe circolare Ø 250 mm M
    ISONE® 2.1 Europe circolare Ø 250 mm M
    11043157
  • ISONE® 2.1 Europe circolare Ø 315 mm M
    ISONE® 2.1 Europe circolare Ø 315 mm M
    11043159
  • ISONE® 2.1 Europe circolare Ø 125 mm M
    ISONE® 2.1 Europe circolare Ø 125 mm M
    11043158
  • ISONE® 2.1 Europe circolare Ø 400 mm M
    ISONE® 2.1 Europe circolare Ø 400 mm M
    11043160
  • ISONE® 2.1 Europe circolare Ø 450 mm M
    ISONE® 2.1 Europe circolare Ø 450 mm M
    11043166
  • ISONE® 2.1 Europe circolare Ø 500 mm M
    ISONE® 2.1 Europe circolare Ø 500 mm M
    11043167
  • ISONE® 2.1 Europe circolare Ø 560 mm M
    ISONE® 2.1 Europe circolare Ø 560 mm M
    11043168
  • ISONE® 2.1 Europe circolare Ø 630 mm M
    ISONE® 2.1 Europe circolare Ø 630 mm M
    11043169
