ISONE® 2.1 Europe rettangolare Serrande tagliafuoco

ISONE® 2.1 Europe rettangolare

Serrande tagliafuoco

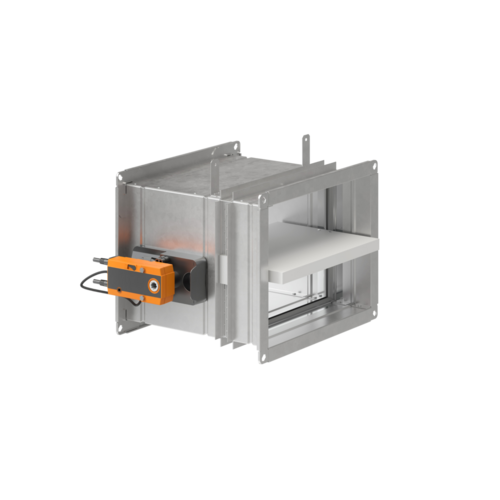

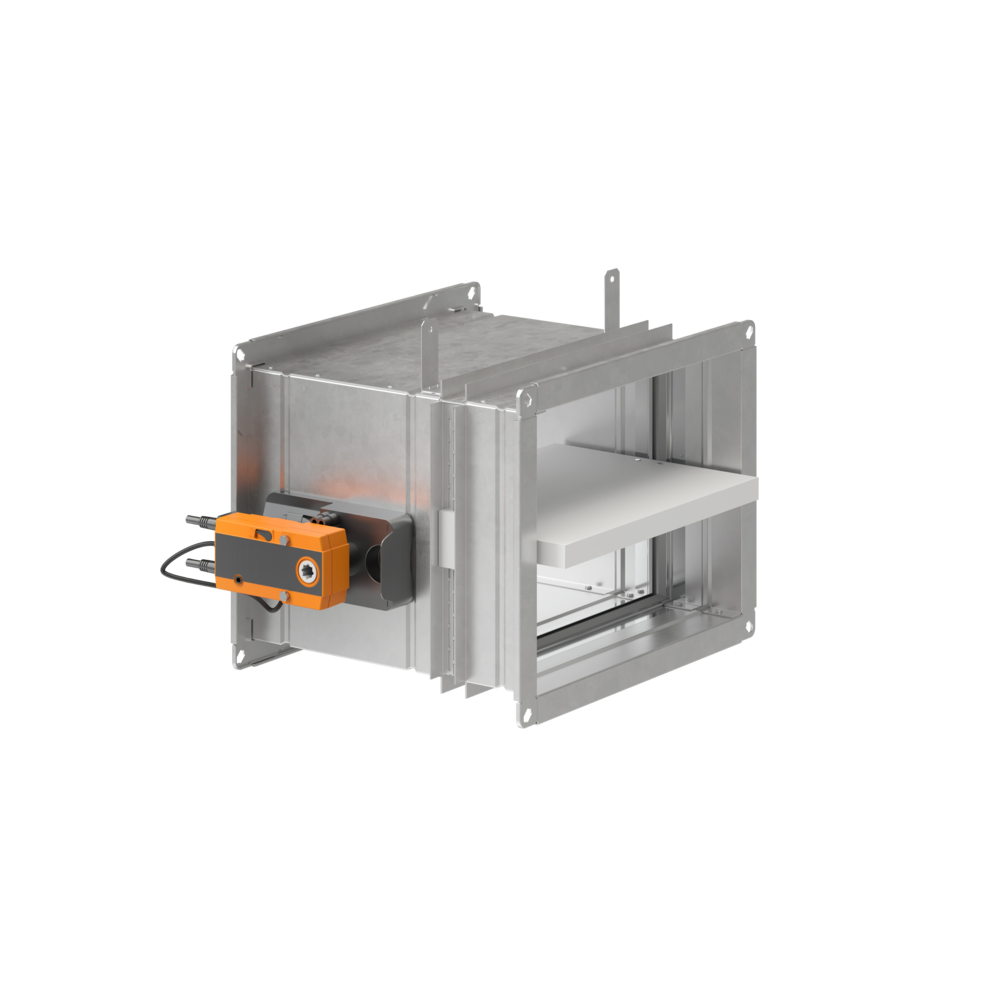

Serranda tagliafuoco rettangolare con meccanismo Belimo
Sgancio elettromagnetico 230V, riarmo motorizzato, contatti di inizo e fine corsa.
Vedi riferimenti
Scarica il file della libreria CAD
ISONE® 2.1 Europe rettangolare
> Serranda tagliafuoco per edifici terziari (ERP, IGH)
> Restituiscono il grado di resistenza al fuoco delle pareti attraversate da un condotto di ventilazione.
> Dotati di fusibile termo elettrico di azionamento predefinito a 70°C
> Sgancio elettromagnetica 230 V o 24 a emissione o interruzione di corrente
> Motore di riarmo Belimo
> Grado di resistenza al fuoco fino a 120 minuti su tutte le pareti comuni
ISONE® 2.1 Europe rettangolare

Benefici del prodotto

  • Un unico modello di serranda per tutti i tipi di parete
  • Maniglia ergonomica per un rapido riarmo manuale
  • Perno in acciaio inossidabile per ambienti corrosivi (opzione)
  • Scatola di comando remota da 0,7 m o 3 m (opzione)
  • Applicazione Aldes SecurONE per la raccolta e la condivisione dei dati di funzionamento della serranda
  • Kit Easynstall per un'installazione facile su pareti leggere
  • Connettività BELIMO 24V compatibile con i moduli MODBUS
  • Nuova valvola universale
  • Box meccanismo ergonomico: maniglia di ripristino rapido, ampio box di connessione elettrica.
  • Software Conceptor Ventilation: garanzia di risultati grazie ai calcoli delle perdite di carico dell'intera rete.
    • La valvola è aperta in posizione di attesa.
    • Si apre su ordine del CMSI o della canna termica e passa così in posizione di sicurezza (chiuso).
    • È riarmabile a distanza grazie alla motorizzazione.
    • Certificato e conforme alla NF S 61937-5 e NF537
    • Marcatura CE secondo la EN 15650: 1812-CPR-1837
    • Classe di tenuta all'acqua C secondo la EN 1751 come standard
    • EI 120 S -500Pa su parete e lastra di cemento, cemento cellulare, cartongesso tipo F, montaggio compensato PROMAT/Geostaff
    • EXAP EN 15882-2:2015: regole X.45 e X.46
    • Gamma da 200x100 mm a 1500x500 / 1000² mm
    • Certificato 300 cicli per valvole auto-azionate, 10000 cicli per valvole azionate a distanza
  • Meccanismo 100% evolutivo
  • Valvola unica adattabile a tutte le pareti
  • Installazione su parete leggera con cornice post montaggio
  • Maniglia di reimpostazione che indica la posizione della valvola
  • Ampio contenitore per connessioni elettriche
  • Asse in acciaio inossidabile opzionale per ambienti ostili
  • Kit Easynstall per installazioni facili su pareti leggere
  • Contenitore di comando remoto opzionale
  • Basse perdite di carico
  • Installazione senza sigillatura su pareti leggere, anche con staffa per montaggio post
  • Montaggio a incasso su:
    • Parete in muratura/b%C3%A9ton cellulaire
    • Parete in cartongesso
    • Cartongesso tipo A (1h) e tipo F (2h)
  • Montaggio in offset su PROMAT/GEOSTAF
  • Posizionamento su pareti leggere grazie alle linguette di installazione
  • Kit di montaggio Easynstall per il montaggio facile delle valvole rettangolari nelle pareti leggere di tipo A (60 minuti)
  • Pezzo adattatore per il collegamento a reti oblunghe
  • EXAP EN 15882-2:2015, regole X.45 e X.46: misurazioni di riserva estese
  • Rispettare i rapporti di classificazione antincendio durante l'implementazione
Riferimenti Sezione di passaggio d'aria libera (dm²)
11043458 - ISONE®2.1 Europe rettangolare PM-M

0,9 (Min) - 43 (Max)
11043459 - ISONE®2.1 Europe rettangolare GM-M

10,3 (Min) - 90,8 (Max)

> ISONE®2.1 PM: 200x100 a 800x600 / 1000² > ISONE®2.1 GM: >800x600 a 1500x500 / 1000²

ISONE® 2.1 Europe rettangolare ISONE® 2.1 Europe rettangolare
Riferimenti E (mm) F (mm) G (mm) ZA (mm) ZB (mm) Lmin x Amin (mm) Lmax x Amax (mm)
11043458 - ISONE®2.1 Europe rettangolare PM-M

25

100

200

Y/2 -122



200 x 100

800 x 600
11043459 - ISONE®2.1 Europe rettangolare GM-M

50

250

150

Y/2 -122

Y/2 -292



1500 x 500 / 1000 x 1000
  • Numero verbale CE  :  1812-CPR-1837

  • 1: montaggio su parete in calcestruzzo EI120
  • 2: montaggio su soffitto in calcestruzzo EI120
  • 3: montaggio su parete leggera EI120 con tasselli aggiuntivi
  • 4: montaggio su cartongesso EI120 con tasselli aggiuntivi
  • 5: montaggio su parete leggera EI60 con kit Easyntall

Codici prodotti e accessori

  • ISONE®2.1 Europe rettangolare PM-M
    ISONE®2.1 Europe rettangolare PM-M
    11043458
  • ISONE®2.1 Europe rettangolare GM-M
    ISONE®2.1 Europe rettangolare GM-M
    11043459

Documenti

Showing 1 - y of documento
  • ISONE®2 Europe Rectangular - Certificato NF537
    Conformità
    460 Ko
  • Rapporto di valutazione antincendio ISONE®2.1 Europe rettangolare
    Conformità
    2 Mo
  • ISONE® 2.1 Rectangular - Manuale di installazione
    Manuali
    14 Mo
  • ISONE®2 Rettangolare - Profilo ambientale del prodotto
    Conformità
    1 Mo
  • Dichiarazione CE/UE ISONE 2.1
    Conformità
    65 Ko
