ISONE® 2.1 rettangolare Serrande tagliafuoco

ISONE® 2.1 rettangolare

Serrande tagliafuoco

Serranda tagliafuoco rettangolare con meccanismo ISONE®
Sgancio con termofusibile 70°C, riarmo manuale e contatto di fine corsa di serie; in opzione sgancio elettromagnetico 24/48V ad interruzione o emissione di corrente, riarmo motorizzato.
Vedi riferimenti
Scarica il file della libreria CAD
ISONE® 2.1 rettangolare
Serrande tagliafuoco per ripristinano il grado di resistenza al fuoco delle pareti attraversate da un condotto di ventilazione.
Dotate di serie di fusibile termico di attivazione a 70°C, riarmo manuale e contatto di fine corsa.
In opzione è disponibile lo sgancio elettromagnetico a 24/48V DC ad emissione o interruzione di corrente, e il motore di riarmo 24/48V AC/DC. Grazie al meccanismo ISONE® è possibile installare gli accessori individualmente e con la serranda installata.
Grado di resistenza al fuoco EI 120 minuti su tutte le pareti di uso comune.

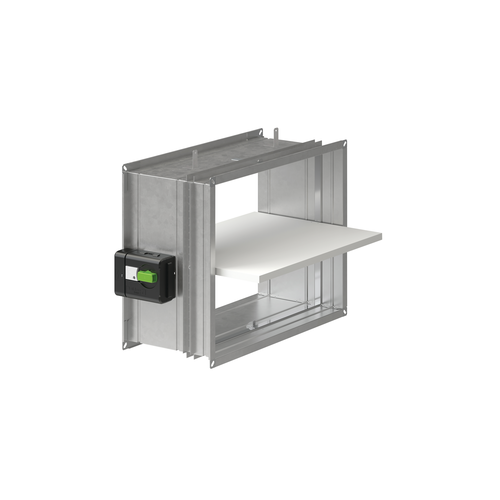

ISONE® 2.1 Rettangolare PM:
- (LxA): da 200x100 a 800x600 mm,
- meccanismo di controllo ISONE® 2.1.
ISONE® 2.1 Rettangolare GM:
- (LxA): L>800, A>600, fino a 1500x500 / 1000².
ISONE® 2.1 rettangolare

Benefici del prodotto

  • Un unico modello di serranda per tutti i tipi di parete
  • Maniglia ergonomica per un rapido riarmo manuale
  •  Perno in acciaio inossidabile per ambienti corrosivi (opzione)
  • Scatola di comando remota da 0,7 m o 3 m (opzione)
  • Applicazione Aldes SecurONE per la raccolta e la condivisione dei dati di funzionamento della serranda
  • Meccanismo ISONE® per installare gli accessori individualmente e con la serranda installata
  • In posizione di attesa la serranda è aperta.
  • Si apre su ordine del CMSI o del termofusibile e passa così in posizione di sicurezza (chiusa).
  • Può essere riarmata a distanza grazie al servomotore.
  • Certificato e conforme a NF S 61937-5 e NF537
  • Marchio CE secondo EN 15650: 1812-CPR-1837
  • Classe C di tenuta secondo EN 1751 come standard
  • EI 120 S -500 Pa su parete e pavimento in calcestruzzo, calcestruzzo cellulare, piastre di gesso tipo F, installazione sporgente PROMAT/Geostaff
  • EXAP EN 15882-2:2015: regole X.45 e X.46
  • Gamma da 200x100 mm a 1500x500 / 1000² mm
  • Meccanismo 100% evolutivo
  • Valvola unica adattabile a tutte le pareti
  • Installazione su parete leggera con cornice post montaggio
  • Maniglia di reimpostazione che indica la posizione della valvola
  • Ampio contenitore per connessioni elettriche
  • Asse in acciaio inossidabile opzionale per ambienti ostili
  • Kit Easynstall per installazioni facili su pareti leggere
  • Contenitore di comando remoto opzionale
  • Basse perdite di carico
    • Installazione senza sigillatura su pareti leggere, anche con stipite post-montaggio,
    • Montaggio incassato su:
    • Muro/pavimento in calcestruzzo e calcestruzzo cellulare
    • Muro in cartongesso
    • Lastre di cartongess
Riferimenti Sezione di passaggio d'aria libera (dm²)
11043146 - ISONE®2.1 rettangolare PM

0,9 (Min) - 43 (Max)
11043147 - ISONE®2.1 rettangolare GM

10,3 (Min) - 90,8 (Max)

- ISONE®2.1 GM: >800x600 a 1500x500 / 1000² - ISONE®2.1 PM: 200x100 a 800x600

ISONE® 2.1 rettangolare
Riferimenti E (mm) F (mm) G (mm) ZA (mm) ZB (mm) Lmin x Amin (mm) Lmax x Amax (mm)
11043146 - ISONE®2.1 rettangolare PM

25

169

71

Y/2 -122



200 x 100

800 x 600
11043147 - ISONE®2.1 rettangolare GM

50

242

99

Y/2 -122

Y/2 -292



1500 x 500 / 1000 x 1000
Perdita di carico a 2 m/s (Pa) Perdita di carico a 4 m/s (Pa) Perdita di carico a 6 m/s (Pa) Perdita di carico a 8 m/s (Pa) Perdita di carico a 10 m/s (Pa) Perdita di carico a 12 m/s (Pa)
  • Numero verbale CE  :  1812-CPR-1837

  • 1: montaggio su parete in calcestruzzo EI120
  • 2: montaggio su soffitto in calcestruzzo EI120
  • 3: montaggio su parete leggera EI120 con tasselli aggiuntivi
  • 4: montaggio su cartongesso EI120 con tasselli aggiuntivi
  • 5: montaggio su parete leggera EI60 con kit Easyntall

Codici prodotti e accessori

  • ISONE®2.1 rettangolare PM
    ISONE®2.1 rettangolare PM
    11043146
    • Scatola remota 3 m per contatto FDCU1+2 e bobina di emissione ISONE®2.1 PM
      Scatola remota 3 m per contatto FDCU1+2 e bobina di emissione ISONE®2.1 PM
      11043397
    • Scatola remota 0,7 m per contatto FDCU1 e bobina di trasmissione ISONE®2.1 PM
      Scatola remota 0,7 m per contatto FDCU1 e bobina di trasmissione ISONE®2.1 PM
      11043324
    • Scatola remota 3 m per contatto FDCU1 e bobina di trasmissione ISONE®2.1 PM
      Scatola remota 3 m per contatto FDCU1 e bobina di trasmissione ISONE®2.1 PM
      11043325
    • Scatola remota 0,7 m per contatto FDCU1+2 e bobina di trasmissione ISONE®2.1 PM
      Scatola remota 0,7 m per contatto FDCU1+2 e bobina di trasmissione ISONE®2.1 PM
      11043396
  • ISONE®2.1 rettangolare GM
    ISONE®2.1 rettangolare GM
    11043147
