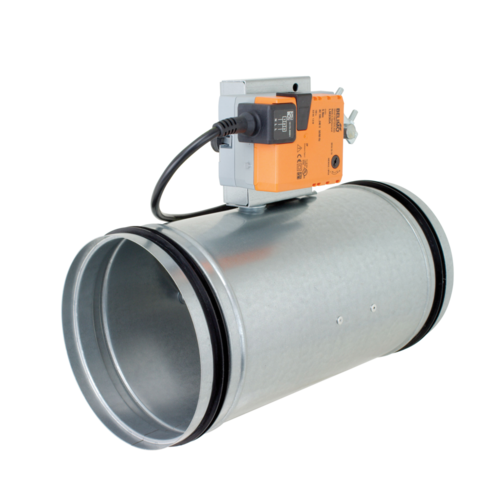

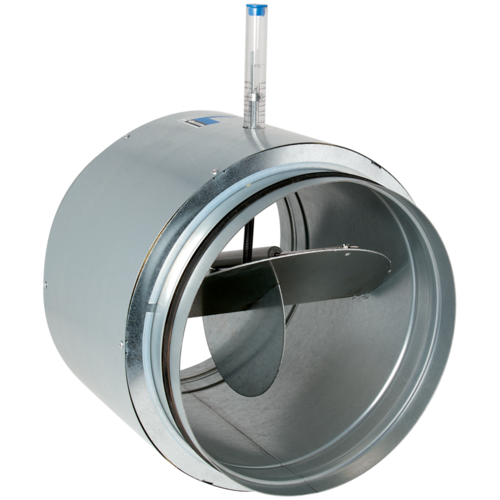

MR Max
Regolatori di portata
Benefici del prodotto
- regolazione in loco di facile accesso dall’esterno,
- ampio range di utilizzo: grandi diametri, portate elevate, pressioni elevate,
- risparmio di energia: portata stabile e perdite ridotte (tenuta classe C).
MR Max mantiene la portata costante nel canale fino a una pressione di 1000 Pa in immissione o estrazione, grazie alla molla collegata alla pala del regolatore, Il valore del flusso è regolabile in loco dall'esterno del condotto tramite una chiave
- corpo in acciaio galvanizzato
- raccordo maschio con guarnizioni aggraffate
- tenuta classe C secondo EN 1751
- tolleranza portata:
-Q medio= Q nominale +/- 10 m³/h per Q nominale ≤ 100 m³/h
-Q medio = Q nominale +/- 10 % per Q nominale > 100 m³/h
- temperatura di funzionamento: -30°C/ +100°C
- versione isolata (su richiesta)

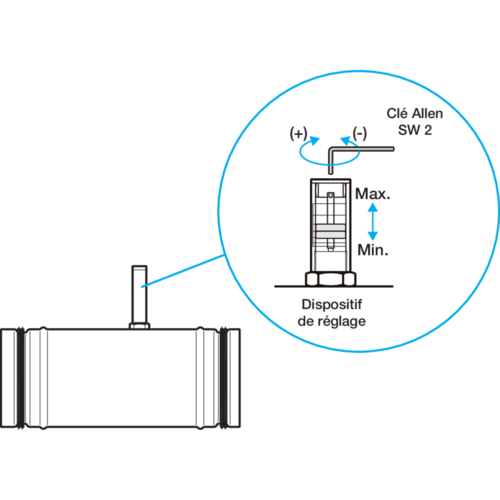

- regolazione della portata nominale dall’esterno con chiave esagonale

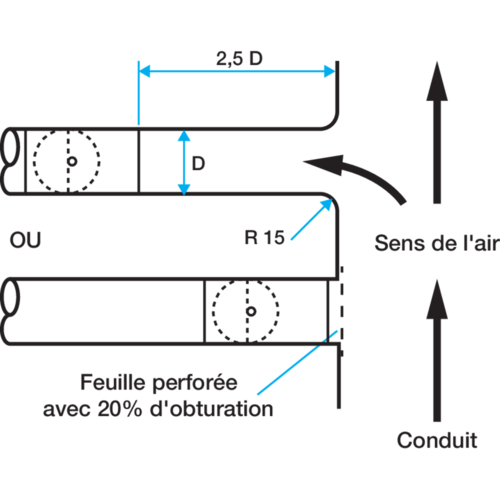

- si inserisce direttamente tra due condotti circolari
- senso di montaggio indicato sul regolatore
- posa orizzontale o verticale
- regolazione della portata nominale dall’esterno con chiave esagonale,
- si inserisce direttamente tra due condotti circolari,
- senso di montaggio indicato sul componente,
- posa orizzontale o verticale.
| Riferimenti | Precisione di portata |
|---|---|
| 11016393 - MR Max Ø 200 | +/- 10 m³/h (≤ 100m³/h) +/- 10% > 100 m³/h (bei der Luftgeschwindigkeit > 4m/s) |
| 11016394 - MR Max Ø 250 | +/- 10 m³/h (≤ 100m³/h) +/- 10% > 100 m³/h (bei der Luftgeschwindigkeit > 4m/s) |
| 11016395 - MR Max Ø 315 | +/- 10 m³/h (≤ 100m³/h) +/- 10% > 100 m³/h (bei der Luftgeschwindigkeit > 4m/s) |
| 11016396 - MR Max Ø 400 | +/- 10 m³/h (≤ 100m³/h) +/- 10% > 100 m³/h (bei der Luftgeschwindigkeit > 4m/s) |
| Riferimenti | A (mm) | H (mm) | L (mm) | L1 (mm) | L2 (mm) | Ø nominale condotto (mm) | Peso (kg) |
|---|---|---|---|---|---|---|---|
| 11016393 - MR Max Ø 200 | 70 |
315 |
235 |
40 |
200 |
1,8 |
|
| 160 |
182 |
215 |
135 |
40 |
|||
| 11016394 - MR Max Ø 250 | 70 |
315 |
235 |
40 |
250 |
2,5 |
|
| 11016395 - MR Max Ø 315 | 110 |
345 |
225 |
60 |
315 |
5 |
|
| 11016396 - MR Max Ø 400 | 110 |
415 |
295 |
60 |
400 |
7,5 |
| Riferimenti | Intervallo della portata d'aria (m³/h) | Intervallo di pressione (Pa) |
|---|---|---|
| 11016393 - MR Max Ø 200 | 250-900 |
50-1000 |
| 11016394 - MR Max Ø 250 | 500-1.500 |
50-1000 |
| 11016395 - MR Max Ø 315 | 800-2.800 |
50-1000 |
| 11016396 - MR Max Ø 400 | 1.000-4.000 |
50-1000 |
| Riferimenti | Classificazione al fuoco |
|---|---|
| 11016393 - MR Max Ø 200 | A1 |
| 11016394 - MR Max Ø 250 | A1 |
| 11016395 - MR Max Ø 315 | A1 |
| 11016396 - MR Max Ø 400 | A1 |
