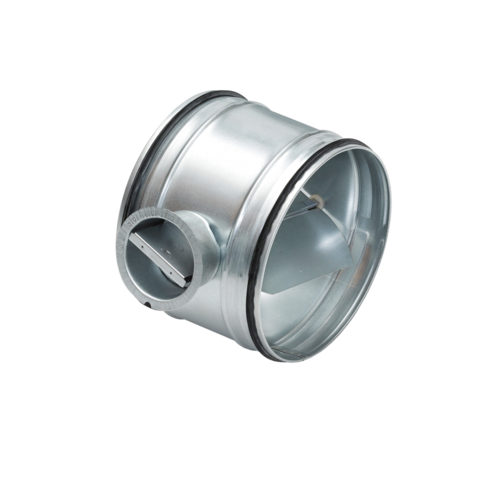

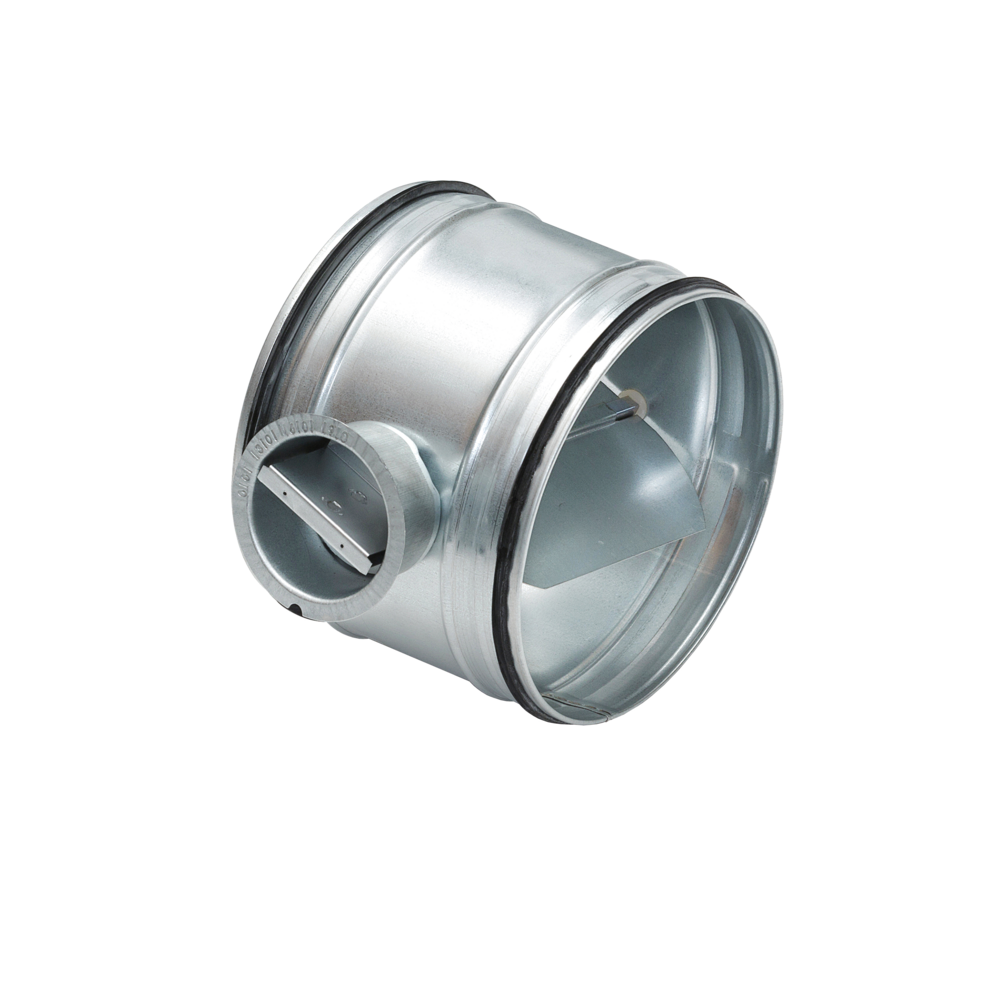

Registro di equilibratura circolare RGP - RGP con giunti
Registro di equilibratura circolare RGP - RGP con giunti
> La serranda RGP RING con pala forata permette il bilanciamo dell'impianto con basse perdite di carico
Registro di equilibratura circolare RGP - RGP con giunti
> La serranda RGP RING bilancia le portate in condotti circolari, le guarnizioni di tenuta a doppio labbro, limitano le perdite di carico dell'impianto
Benefici del prodotto
- regolazione precisa della portata
- L’apertura e la chiusura della serranda RG RING avviene ruotando l’impugnatura sul cavallotto. La pala forata permette una regolazione più precisa della portata aria
- fino al diametro 315 mm incluso:
-disco interno ridotto
- completo di guarnizioni (tenuta classe D secondo EN 1751)
- a partire dal diametro 355 mm:
-disco forato 46% vuoto
- acciaio galvanizzato
- impugnatura in metallo o plastica a seconda delle versioni

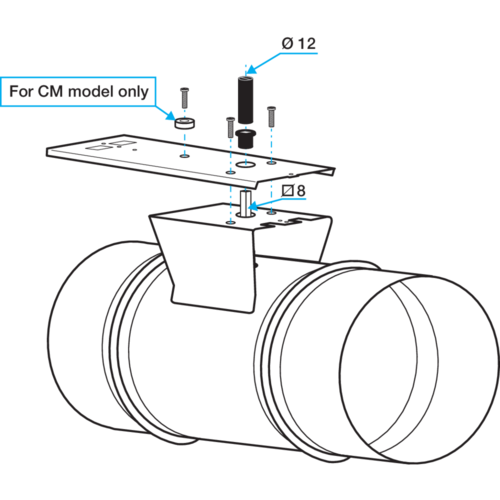

- motorizzabile a partire dal diametro 355 mm grazie al kit piastra di motorizzazione
- per canali circolari
- per condotti circolari.
| Riferimenti | H (mm) | L (mm) | Ø (mm) | Peso (kg) |
|---|---|---|---|---|
| 11094581 - RGP GALVA - D125 | 45 |
158 |
125 |
0,527 |
| 11094582 - RGP GALVA - D160 | 45 |
158 |
160 |
0,656 |
| 11094583 - RGP GALVA - D200 | 45 |
158 |
200 |
0,8 |
| 11094584 - RGP GALVA - D250 | 45 |
178 |
250 |
1,003 |
| 11094585 - RGP GALVA - D315 | 45 |
178 |
315 |
1,302 |
| 11094586 - RGP GALVA - D355 | 85 |
200 |
355 |
3 |
| 11094587 - RGP GALVA - D400 | 85 |
200 |
400 |
4 |
| 11094588 - RGP GALVA - D450 | 85 |
200 |
450 |
5 |
| 11094589 - RGP GALVA - D500 | 85 |
200 |
500 |
5,5 |
| 11094590 - RGP GALVA - D560 | 85 |
200 |
560 |
6,5 |
| 11094591 - RGP GALVA - D630 | 85 |
200 |
630 |
8 |
| Riferimenti | Classe di tenuta all'aria | Classe di tenuta all'aria a monte / a valle |
|---|---|---|
| 11094581 - RGP GALVA - D125 | D |
Senza |
| 11094582 - RGP GALVA - D160 | D |
Senza |
| 11094583 - RGP GALVA - D200 | D |
Senza |
| 11094584 - RGP GALVA - D250 | D |
Senza |
| 11094585 - RGP GALVA - D315 | D |
Senza |
| 11094586 - RGP GALVA - D355 | C |
Senza |
| 11094587 - RGP GALVA - D400 | C |
Senza |
| 11094588 - RGP GALVA - D450 | C |
Senza |
| 11094589 - RGP GALVA - D500 | C |
Senza |
| 11094590 - RGP GALVA - D560 | C |
Senza |
| 11094591 - RGP GALVA - D630 | C |
Senza |
