IN LINE XSilent
Estrattori da canale
IN LINE XSilent
Estrattori da canale

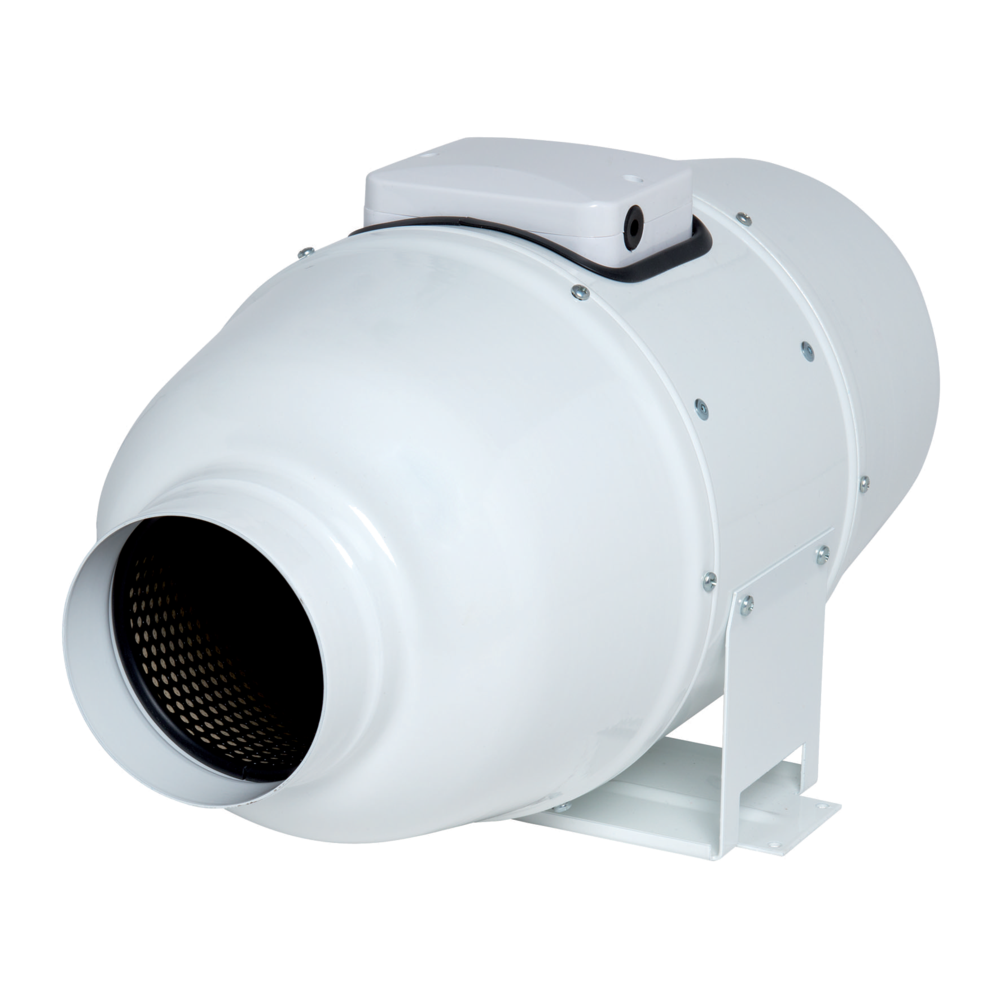

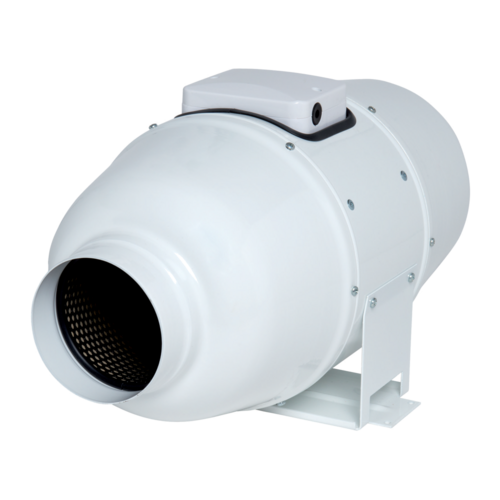

IN LINE XSilent è un ventilatore per condotti performante ma silenzioso grazie all’involucro in acciaio e all’isolamento interno da 50 mm di spessore.
IN LINE XSilent
IN LINE XSilent è un ventilatore per condotti che permette di ventilare stanze o ambienti spaziosi, garantendo al tempo stesso un ridotto livello sonoro: ville, hotel, biblioteche, sale riunioni, cinema, anfiteatri, ecc.
XSilent funziona estraendo o immettendo aria in reti di condotti circolari e può essere installato in qualsiasi punto della rete di ventilazione.
Se raccordato a un invertitore, offre fino a 2 velocità di ventilazione, inoltre può funzionare anche con un variatore di tensione.
XSilent funziona estraendo o immettendo aria in reti di condotti circolari e può essere installato in qualsiasi punto della rete di ventilazione.
Se raccordato a un invertitore, offre fino a 2 velocità di ventilazione, inoltre può funzionare anche con un variatore di tensione.
Benefici del prodotto
- estremamente silenzioso grazie all’isolamento interno da 50 mm: a partire da 23 dB(A),
- prestazioni aerauliche ottimizzate,
- involucro in acciaio.
INLINE XSilent garantisce la ventilazione di locali spaziosi di unità abitative o lacli del terziario. È in grado di funzionare con variatore a 2 velocità di ventilazione o comandato tramite variatore di tensione
-
materiale:
- involucro esterno in acciaio verniciato,
- involucro interno e elica in ABS.
- isolamento acustico e termico interno con 50 mm di lana di roccia,
- 7 modelli: da Ø 100 mm a Ø 315 mm per portate max da 240 a 1950 m3/h,
- motore monofase 2 velocità ad alta efficienza, su cuscinetti a sfera,
- protezione termica integrata.
- montaggio in qualsiasi posizione della canalizzazione
- fissaggio a parete con piastra di montaggio
- possibilità di montaggio in serie per ottenere una pressione maggiore o in parallelo per avere una maggiore portata
- temperatura del locale di installazione compresa tra 1°C e 40°C
- temperatura max dell’aria estratta: 60°C"
- raccordo a un condotto a monte e a valle,
- montaggio in qualsiasi posizione,
- fissaggio a parete con piastra di montaggio,
- possibilità di montaggio in serie per ottenere una pressione maggiore o in parallelo per avere una maggiore portata,
- ingresso di aria fresca negli spazi ventilati grazie alla griglia di mandata aria o all’accorciamento della porta,
- temperatura del locale di installazione compresa tra 1°C e 45°C,
- temperatura max dell’aria estratta: 60°C.
| Durata di vita (h) | Tipo di motore |
|---|---|
| 40000 |
AC |

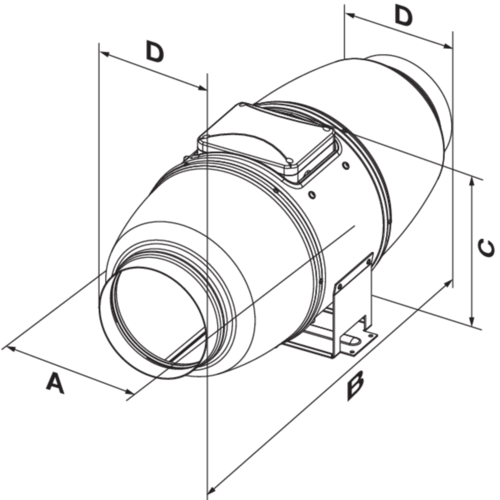

| Riferimenti | A (mm) | B (mm) | C (mm) | D (mm) | Peso (kg) |
|---|---|---|---|---|---|
| 11022350 - IN LINE XSilent 100 | 231 |
505 |
220 |
98 |
4,6 |
| 11022351 - IN LINE XSilent 125 | 231 |
474 |
220 |
123 |
4,6 |
| 11022352 - IN LINE XSilent 150 | 261 |
581 |
249 |
148 |
6,1 |
| 11022353 - IN LINE XSilent 160 | 231 |
580 |
263 |
157 |
6,1 |
| 11022354 - IN LINE XSilent 200 | 310 |
560 |
295 |
198 |
8 |
| 11022355 - IN LINE XSilent 250 | 370 |
665 |
360 |
248 |
15 |
| 11022356 - IN LINE XSilent 315 | 450 |
785 |
434 |
313 |
25 |
| Riferimenti | Portata in velocità max (m³/h) | Portata in velocità min (m³/h) | Portata a velocità media (m³/h) |
|---|---|---|---|
| 11022350 - IN LINE XSilent 100 | 240 |
100 |
140 |
| 11022351 - IN LINE XSilent 125 | 340 |
155 |
214 |
| 11022352 - IN LINE XSilent 150 | 555 |
405 |
|
| 11022353 - IN LINE XSilent 160 | 555 |
405 |
|
| 11022354 - IN LINE XSilent 200 | 1020 |
731 |
961 |
| 11022355 - IN LINE XSilent 250 | 1400 |
1110 |
|
| 11022356 - IN LINE XSilent 315 | 2050 |
1570 |
| Riferimenti | Pressione acustica a 3 m in velocità max (dB(A)) | Pressione acustica a 3 m in velocità min (dB(A)) |
|---|---|---|
| 11022350 - IN LINE XSilent 100 | 27 |
16 |
| 11022351 - IN LINE XSilent 125 | 25 |
16 |
| 11022352 - IN LINE XSilent 150 | 33 |
26 |
| 11022353 - IN LINE XSilent 160 | 33 |
26 |
| 11022354 - IN LINE XSilent 200 | 36 |
30 |
| 11022355 - IN LINE XSilent 250 | 38 |
34 |
| 11022356 - IN LINE XSilent 315 | 40 |
36 |
| Riferimenti | Tensione (V) | Frequenza (Hz) | Potenza max (W) | Indice di protezione | Intensità max (A) | Intensità di protezione (A) | Potenza min (W) |
|---|---|---|---|---|---|---|---|
| 11022350 - IN LINE XSilent 100 | 220/240 |
50/60 |
23 |
IPX4 |
0,2 |
2 |
9 |
| 11022351 - IN LINE XSilent 125 | 220/240 |
50/60 |
23 |
IPX4 |
0,2 |
2 |
9 |
| 11022352 - IN LINE XSilent 150 | 220/240 |
50/60 |
52 |
0,3 |
2 |
45 |
|
| 11022353 - IN LINE XSilent 160 | 220/240 |
50/60 |
50 |
0,3 |
2 |
42 |
|
| 11022354 - IN LINE XSilent 200 | 220/240 |
50/60 |
110 |
IPX4 |
0,6 |
2 |
82 |
| 11022355 - IN LINE XSilent 250 | 220/240 |
50/60 |
177 |
IPX4 |
1 |
2 |
125 |
| 11022356 - IN LINE XSilent 315 | 220/240 |
50/60 |
320 |
IPX4 |
2 |
2 |
230 |
| Classe dell'isolamento elettrico |
|---|
| Classe 2 |
