TAVA
Torrini con espulsione verticale
TAVA
Torrini con espulsione verticale
> la gamma di torrini che facilita la ventilazione
TAVA

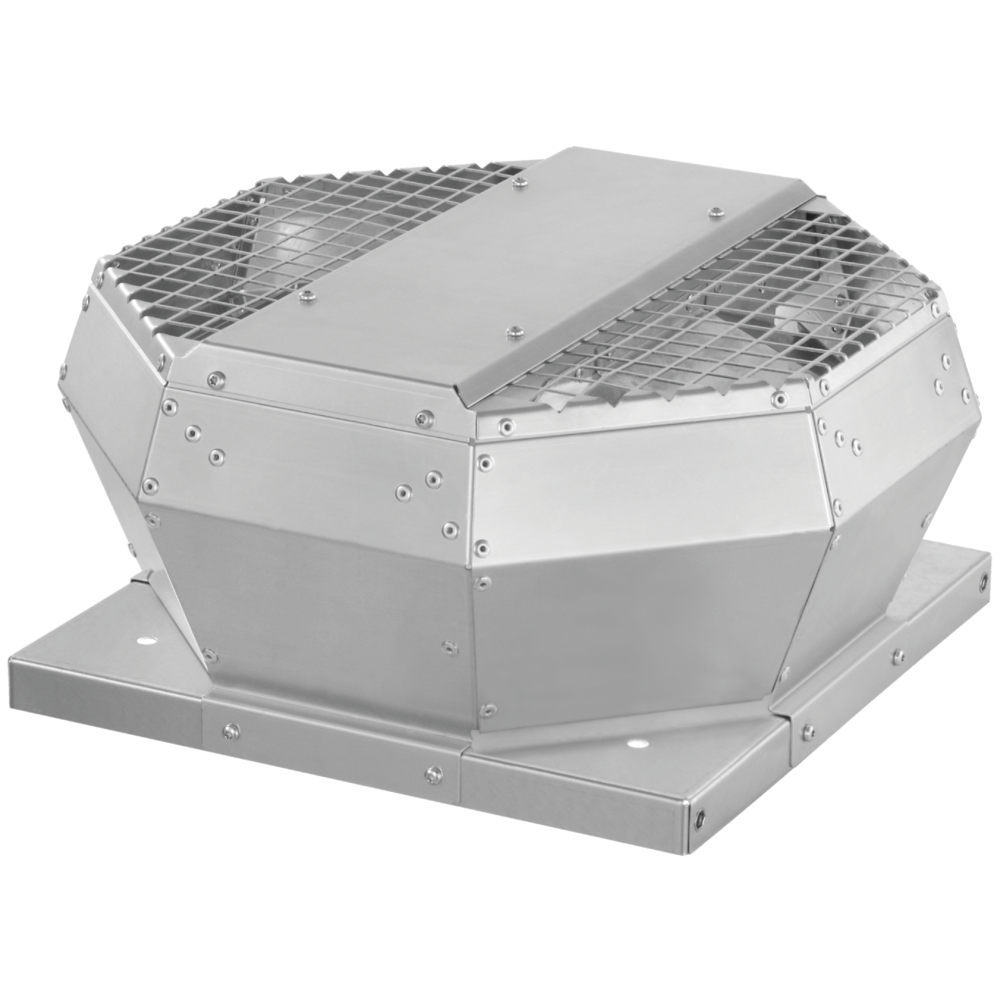

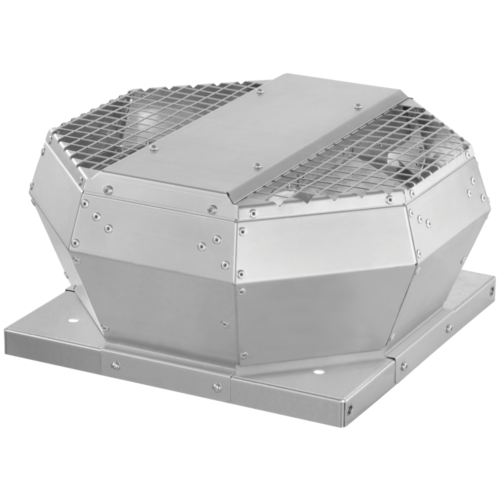

> torrino di estrazione con scarico verticale. Involucro in alluminio resistente alla corrosione
Benefici del prodotto
- portate da 500 mc/h a 11.000 mc/h
- design curato
- ampia gamma di accessori
- conforme ERP con regolatore di velocità
- Torrino di estrazione con scarico verticale per la ventilazione meccanica controllata in edifici residenziali e spazi commerciali
- 7 misure disponibili da 500 a 3.500m³/h (portata <3500m³/h: vedere TAVA® Micro-Watt)
- Costruzione in alluminio AlMg3 resistente alle intemperie con altezza molto ridotta. Il blocco motore si inclina per facilitare l'installazione (accesorio) e manutenzione
- griglia antintrusione sull'espulsione
- girante centrifuga a pale rovesce
- motore progettato per un uso senza manutenzione, grazie ai cuscinetti a sfere con lubrificazione a vita
- la protezione del motore è garantita da un contatto termico integrato nell'avvolgimento
- torrino di estrazione con scarico verticale
- molti accessori disponibili per installazione a tetto
- getto di estrazione verticale,
- terrazzo o tetto in muratura o accessorio.
| Tipo di motore |
|---|
| AC |
| Riferimenti | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | Peso (kg) |
|---|---|---|---|---|---|---|---|---|
| 11024121 - TAVA® 450 T4 | 418 |
860 |
670 |
222,5 |
535 |
4 x Ø11 |
Ø438 M6x15 (6x) |
26 |
| 11024122 - TAVA® 500 T4 | 418 |
860 |
670 |
222,5 |
535 |
4 x Ø11 |
Ø438 M6x15 (6x) |
34 |
| 11024123 - TAVA® 560 T4 | 521 |
1165 |
931 |
300 |
750 |
4 x Ø11 |
Ø605 M8x15 |
53,5 |
| 11024112 - TAVA® 190 M2 | 190 |
388 |
337 |
95 |
245 |
4 x Ø9 |
Ø213 6xM6 |
4,5 |
| 11024114 - TAVA® 220 M2 | 190 |
388 |
337 |
95 |
245 |
4 x Ø9 |
Ø213 6xM6 |
5 |
| 11024116 - TAVA® 250 M4 | 190 |
541 |
337 |
95 |
245 |
4 x Ø9 |
Ø286 M6x15 (6x) |
5,6 |
| 11024117 - TAVA® 280 M4 | 249 |
541 |
437 |
135 |
330 |
4 x Ø9 |
Ø286 M6x15 (6x) |
8,2 |
| 11024118 - TAVA® 315 M4 | 249 |
541 |
437 |
135 |
330 |
4 x Ø9 |
Ø286 M6x15 (6x) |
8,3 |
| 11024119 - TAVA® 355 M4 | 333 |
745 |
598 |
192,5 |
450 |
4 x Ø11 |
Ø438 M6x15 (6x) |
16,5 |
| 11024120 - TAVA® 400 M4 | 333 |
745 |
598 |
192,5 |
450 |
4 x Ø11 |
Ø438 M6x15 (6x) |
19,5 |
| Riferimenti | Portata nominale (m³/h) |
|---|---|
| 11024121 - TAVA® 450 T4 | 4200 |
| 11024122 - TAVA® 500 T4 | 7000 |
| 11024123 - TAVA® 560 T4 | 9800 |
| 11024112 - TAVA® 190 M2 | 300 |
| 11024114 - TAVA® 220 M2 | 580 |
| 11024116 - TAVA® 250 M4 | 350 |
| 11024117 - TAVA® 280 M4 | 400 |
| 11024118 - TAVA® 315 M4 | 500 |
| 11024119 - TAVA® 355 M4 | 1800 |
| 11024120 - TAVA® 400 M4 | 2700 |
| Riferimenti | Potenza max (kW) | Potenza max (W) | Indice di protezione | Intensità max cons. MONO 230V (A) | Intensità max cons. TRI 400V (A) | Intensità massima (A) | Alimentazione elettrica |
|---|---|---|---|---|---|---|---|
| 11024121 - TAVA® 450 T4 | 0,641 |
641 |
IP54 |
1,5 |
1,5 |
Trifase |
|
| 11024122 - TAVA® 500 T4 | 1,467 |
1467 |
IP54 |
3,4 |
3,4 |
Trifase |
|
| 11024123 - TAVA® 560 T4 | 1,911 |
1911 |
IP54 |
4,8 |
4,8 |
Trifase |
|
| 11024112 - TAVA® 190 M2 | 0,067 |
67 |
IP33 |
0,4 |
0,4 |
Monofase |
|
| 11024114 - TAVA® 220 M2 | 0,110 |
110 |
IP33 |
0,6 |
0,6 |
Monofase |
|
| 11024116 - TAVA® 250 M4 | 0,052 |
52 |
IP54 |
0,3 |
0,3 |
Monofase |
|
| 11024117 - TAVA® 280 M4 | 0,082 |
82 |
IP54 |
0,4 |
0,4 |
Monofase |
|
| 11024118 - TAVA® 315 M4 | 0,114 |
114 |
IP33 |
0,6 |
0,6 |
Monofase |
|
| 11024119 - TAVA® 355 M4 | 0,249 |
249 |
IP44 |
1,3 |
1,3 |
Monofase |
|
| 11024120 - TAVA® 400 M4 | 0,452 |
452 |
IP54 |
2,6 |
2,6 |
Monofase |
